阀门材质与应用（材质对应的牌号、温度、压力）

WCB
碳钢
ASTM A216
无腐蚀性应用，包括水，油和气，
温度范围：-30℃至+425℃

LCB
低温碳钢
ASTM A352
低温应用，温度低至-46℃
不能用于温度高于+340℃的场合

LC3
3.5%镍钢
ASTM A352
低温应用，温度低至-101℃
不能用于温度高于+340℃的场合

WC6
1.25%铬0.5%钼钢
ASTM A217
无腐蚀性应用，包括水，油和气，
温度范围：-30℃至+593℃

WC9
2.25铬
ASTM A217
无腐蚀性应用，包括水，油等级WC9和气，
温度范围：-30℃至+593℃

C5
5%铬0.5%钼
ASTM A217
轻度腐蚀性或侵蚀性应用及无腐蚀性应用，
温度范围：-30℃至+649℃

C12
9%铬1%钼
ASTM A217
轻度腐蚀性或侵蚀性应用及无腐蚀性应用，
温度范围：-30℃至+649℃

CA6NM（4）
12%铬钢
ASTM A487
腐蚀性应用，
温度范围：-30℃至+482℃

CA15（4）
12%铬
ASTM A217
腐蚀性应用，
温度范围高达+704℃

CF8M 3
16不锈钢
ASTM A351
腐蚀性或超低温或高温无腐蚀性应用，
温度范围：-268℃至+649℃，
温度+425℃以上要指定碳含量0.04%及以上

CF8C
347不锈钢
ASTM A351
主要用于高温，腐蚀性应用，
温度范围：-268℃至+649℃，
温度+540℃以上要指定碳含量0.04%及以上

CF8
304不锈钢
ASTM A351
腐蚀性或超低温或高温无腐蚀性应用，
温度范围：-268℃至+649℃
温度+425℃以上要指定碳含量0.04%及以上

CF3
304L不锈钢
ASTM A351
腐蚀性或无腐蚀性应用，
温度范围高达+425℃

CF3M
316L不锈钢
ASTM A351
腐蚀性或无腐蚀性应用，
温度范围高达+454℃

CN7M
合金钢
ASTM A351
具有很好的抗热硫酸腐蚀性能，
温度高达+425℃

M35-1
蒙乃尔
ASTM A494
可焊接等级。具有很好的抗所有普通有机酸和盐水
腐蚀的性能。也具有很高的抗大多数碱性溶液腐蚀
的性能，温度高达+400℃

N7M
哈斯特镍合金B
ASTM A494
特别适用于处理器各种浓度和温度的氢氟酸。
具有很好的抗硫酸和磷酸腐蚀的性能，温度
高达+649℃

CW6M
哈斯特镍合金C
ASTM A494
具有很好的抗强氧化环境腐蚀的性能。在高温下
具有很好的特性，对甲酸（蚁酸）、磷酸、亚硫酸
和硫酸具有很高的抗腐蚀性能，温度高达+649℃

CY40
因科镍合金
ASTM A494
在高温应用中表现很好。对于强腐蚀流体介质具有很好的抗腐蚀性能。

1．阀门的使用温度

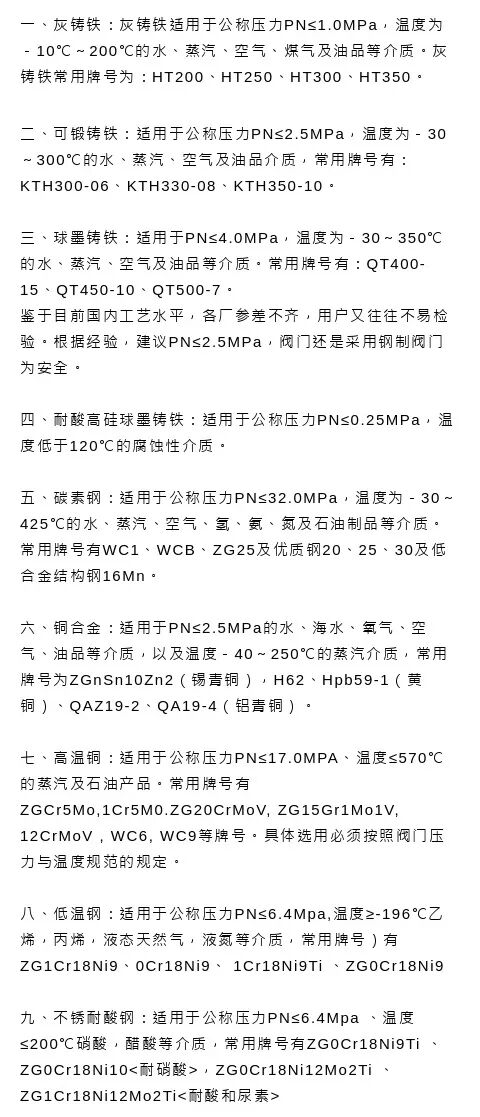

阀门的使用温度是由制造阀门的材质所确定的。阀门常用材料的使用温度如下：

阀门衬里用橡胶、塑料时，以橡胶、塑料的耐温性能为准。

陶瓷阀门，因其耐温急变性差，一般用于150℃以下的工况条件。最近出现一种超性能陶瓷阀门，能耐1000℃以下的高温。

玻璃阀门．耐温急变性差，一般用于90℃以下的工况条件。

搪瓷阀门，耐温性能受到密封圈材料的限制，最高使用温度不超过150℃。

2．阀门使用的压力

阀门的使用压力是由制遣阀门的材料所确定的。

3．阀门温度与压力之间的关系

阀门使用温度与压力有着一定的内在联系，又相互影响。其中，温度是影响的主导因素，一定压力的阀门仅适应于一定温度范围，阀门温度的变化能影响阀门使用压力。

例如：一个碳素钢阀门的公称压力为10MPa，当介质工作温度为200℃时，其最大工作压力P20为10MPa；当介质工作温度为400℃时，其最大工作压力P40为5.4MPa;当介质工作温度为450℃时，其最大工作压力P20为4.5MPa。
