调节阀执行机构辅助设备介绍

发布时间：2025-02-20浏览次数：10次

执行机构辅助设备常见的有气动阀门定位器、电-气阀门定位器、电动阀门定位器、电磁阀、升压器、速度控制器、锁闭阀等。在下面做简单介绍。

1、气动阀门定位器

定位器是安装在驱动装置上使阀门开度与调节器信号保持一致的设备。主要用于避免受到流体压力变动等外力变化的影响，加快驱动装置的速度。调节器与阀门分离情况下的响应改善等也使用气动式仪器。

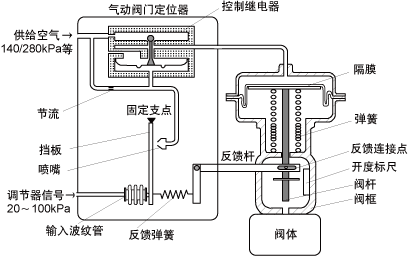

气动阀门定位器原理

2、电-气阀门定位器
电-气阀门定位器是将电子调节信号4-20mA DC转变为气压信号并改变调节阀门开度的设备。

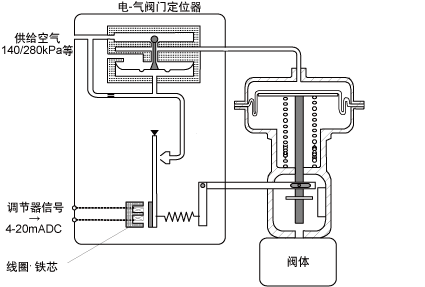

电-气阀门定位器原理

3、电动阀门定位器

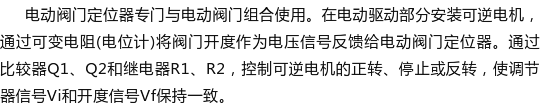

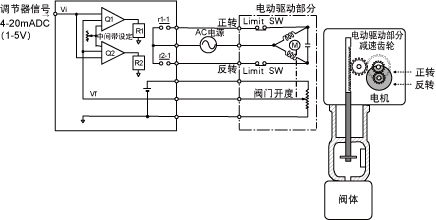

电动阀门定位器的原理

4、电磁阀
电磁阀能起到空气回路的开关作用。电磁阀分为2向电磁阀、3向电磁阀、4向电磁阀等，与直接控制流体相比，更常用于开关阀的驱动回路或气动信号的切换等。

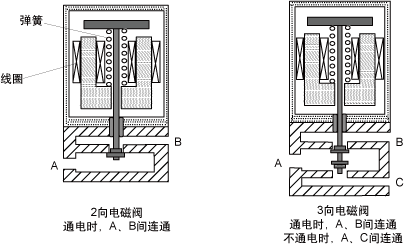

电磁阀的原理

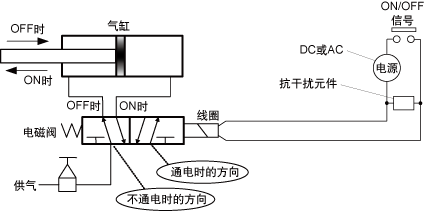

电磁阀应用示例
5、升压器
调节阀的空气容量较大或气动信号传输距离较长时，使用升压器提高响应速度。

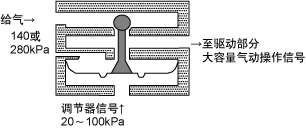

升压器的原理结构

6、速度控制器
速度控制器是安装在调节器信号和驱动部分之间，使调节器信号延迟的设备。也可用于防止水锤现象。可变孔板/调节由针阀构成，延迟时间设定为期望值。

速度控制器的原理结构

7、锁闭阀

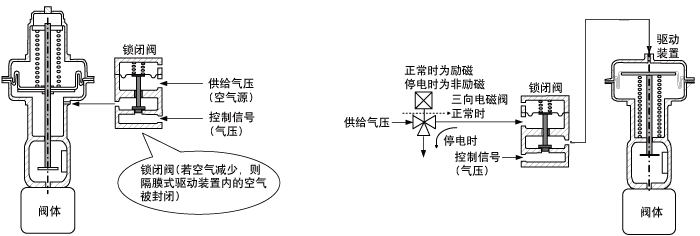

锁闭阀和应用示例
