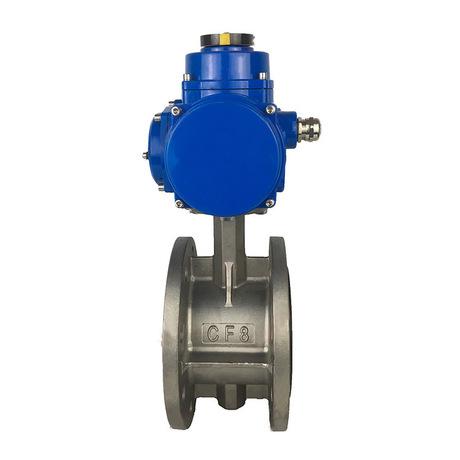

D941X电动法兰软密封蝶阀
一、D941X电动法兰蝶阀用途
适用介质饮用水、海水、污水、食品、天然气、蒸汽、油类、酸、碱、盐、有机化合物，石膏浆液、石灰石浆液、回收水、工艺水、废
水。
二、用途
适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、；治金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
三、其主要特点为：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
四、外形连接尺寸
DN | 主要外形连接尺寸 | 法兰尺寸和螺栓孔尺寸 |
L1 | L | H | H1 | A | B | 0.6MPa | 1.0MPa | 1.6MPa |
D | D1 |
| n-d | D | D1 |
| n-d | D | D1 |
| n-d |
50 | 150 | 108 | 82.5 | 443 | 125 | 125 | 140 | 110 |
| 4-14 | 185 | 125 |
| 4-18 | 165 | 125 |
| 4-18 |
65 | 170 | 112 | 92.5 | 463 | 125 | 125 | 160 | 130 |
| 4-14 | 185 | 145 |
| 4-18 | 185 | 145 |
| 4-18 |
80 | 180 | 114 | 100 | 483 | 125 | 125 | 190 | 150 |
| 4-18 | 200 | 160 |
| 8-18 | 200 | 160 |
| 8-18 |
100 | 190 | 127 | 110 | 498 | 125 | 125 | 210 | 170 |
| 4-18 | 220 | 180 |
| 8-18 | 220 | 180 |
| 8-18 |
125 | 210 | 140 | 125 | 682 | 325 | 245 | 240 | 20 |
| 8-18 | 250 | 210 |
| 8-18 | 250 | 210 |
| 8-18 |
150 | 210 | 140 | 142.5 | 736 | 325 | 245 | 265 | 225 |
| 8-18 | 285 | 240 |
| 8-22 | 285 | 240 |
| 8-22 |
200 | 230 | 152 | 170 | 800 | 325 | 245 | 320 | 280 |
| 8-18 | 340 | 295 |
| 8-22 | 340 | 295 |
| 12-22 |
250 | 250 | 165 | 192.5 | 895 | 363 | 313 | 375 | 335 |
| 12-18 | 395 | 350 |
| 12-22 | 405 | 355 |
| 12-26 |
300 | 270 | 178 | 222.5 | 956 | 363 | 313 | 440 | 395 |
| 12-22 | 445 | 400 |
| 12-22 | 460 | 410 |
| 12-26 |
350 | 290 | 190 | 252.5 | 1029 | 363 | 313 | 490 | 445 |
| 12-22 | 505 | 460 |
| 16-22 | 520 | 470 |
| 16-26 |
400 | 310 | 216 | 282.5 | 1103 | 363 | 313 | 540 | 495 |
| 16-22 | 565 | 515 |
| 16-26 | 580 | 525 |
| 16-30 |
450 | 330 | 222 | 307.5 | 1186 | 465 | 439 | 595 | 550 |
| 16-22 | 615 | 565 |
| 20-26 | 640 | 585 |
| 20-30 |
500 | 550 | 229 | 335 | 1280 | 546 | 481 | 645 | 600 |
| 20-22 | 670 | 620 |
| 20-26 | 715 | 650 |
| 20-33 |
600 | 390 | 267 | 390 | 1321 | 546 | 556 | 755 | 705 |
| 20-26 | 780 | 725 |
| 20-30 | 840 | 770 |
| 20-36 |
700 | 430 | 292 | 447.5 | 1431 | 546 | 556 | 860 | 810 |
| 24-26 | 895 | 840 |
| 24-30 | 910 | 840 |
| 24-36 |
800 | 470 | 318 | 507.5 | 1542 | 546 | 556 | 975 | 920 |
| 24-30 | 1015 | 950 |
| 24-33 | 1025 | 950 |
| 24-39 |
900 | 510 | 330 | 557.5 | 1800 | 617 | 706 | 1075 | 1020 |
| 24-30 | 1115 | 1050 |
| 28-33 | 1125 | 1050 |
| 28-39 |
1000 | 550 | 410 | 615 | 2363 | 632 | 706 | 1175 | 1120 |
| 28-30 | 1230 | 1160 |
| 28-36 | 1255 | 1170 |
| 28-42 |
1200 | 630 | 470 | 727.5 | 2583 | 632 | 706 | 1405 | 1340 |
| 32-33 | 1455 | 1380 |
| 32-39 | 1485 | 1390 |
| 32-48 |
1400 | 710 | 530 | 837.5 | 2710 | 790 | 1338 | 1630 | 1560 |
| 36-36 | 1675 | 1590 |
| 36-42 | 1685 | 1590 |
| 36-48 |
1600 | 790 | 600 | 957.5 | 2845 | 868 | 1476 | 1830 | 1760 |
| 40-36 | 1915 | 1820 |
| 40-48 | 1930 | 1820 |
| 40-56 |
1800 | 870 | 670 | 1057.5 | 3060 | 868 | 1476 | 2045 | 1970 |
| 44-39 | 2115 | 2020 |
| 44-48 | 2130 | 2020 |
| 44-56 |
2000 | 950 | 760 | 1162.5 | 3350 | 965 | 1600 | 2265 | 2180 |
| 48-42 | 2325 | 2230 |
| 48-48 | 2345 | 2230 |
| 48-62 |
2200 |
| 1000 | 1570 | 4300 |
|
| 2475 | 2390 |
| 52-42 | 2550 | 2440 |
| 52-56 |
|
|
|
|
2400 |
| 1100 | 1670 | 4500 |
|
| 2685 | 2600 |
| 56-42 | 2760 | 2650 |
| 56-56 |
|
|
|
|
2600 |
| 1200 | 1750 | 5010 |
|
| 2905 | 2810 |
| 6048 | 2960 | 2850 |
| 60-56 |
|
|
|
|
2800 |
| 1300 | 1800 | 5330 |
|
| 3115 | 3020 |
| 64-48 |
|
|
|
|
|
|
|
|
3000 |
| 1400 | 1850 | 5500 |
|
| 3315 | 3220 |
| 68-48 |
|
|
|
|
|
|
|
|
订货须知：
①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
