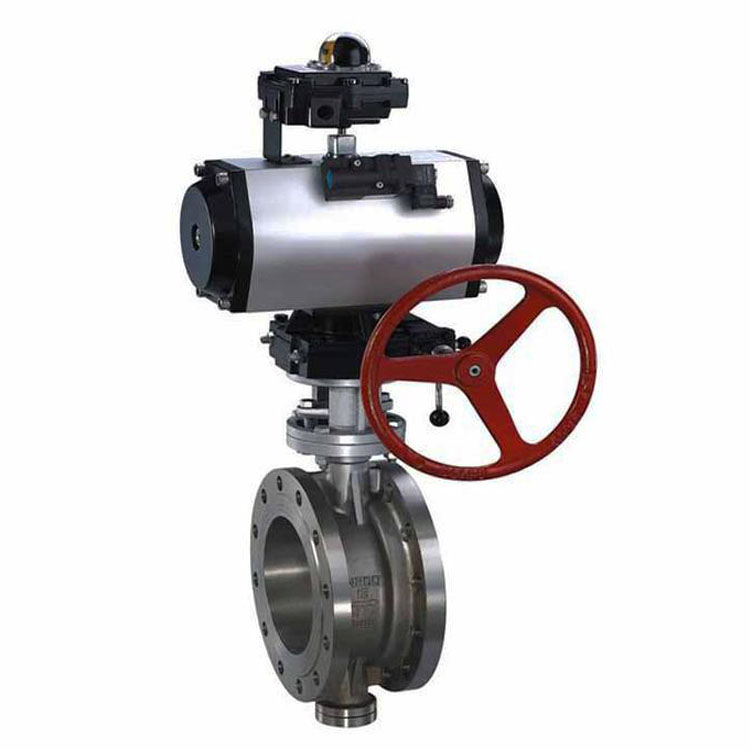

D643H气动硬密封蝶阀
一、D643H气动硬密封蝶阀概述
由金属偏心蝶阀和电动执行器组成，可实现开关量和模拟量调节式两种控制方式，阀座与蝶板上的密封面之间无任何摩擦，去除了磨损和泄漏的可能性。
二、工作原理
阀杆轴线与蝶板密封面间偏置一个尺寸A，并与阀体通道轴线偏置一个尺寸B，阀座回转轴线与阀体通道轴线形成一个偏心角α，故形成三偏心。蝶阀从0°～90°开启时，蝶板密封面会在开启的瞬间立即脱离阀座密封面，在其90°～0°关闭时，只有在关闭的瞬间，其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。
三、特点
1、结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、其密封性能可靠，达到无泄漏。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
4、结构独特，“开关”仅需转动阀杆90°即可完成。耐高温、耐低温、耐腐蚀性，操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
四、主要技术参数
