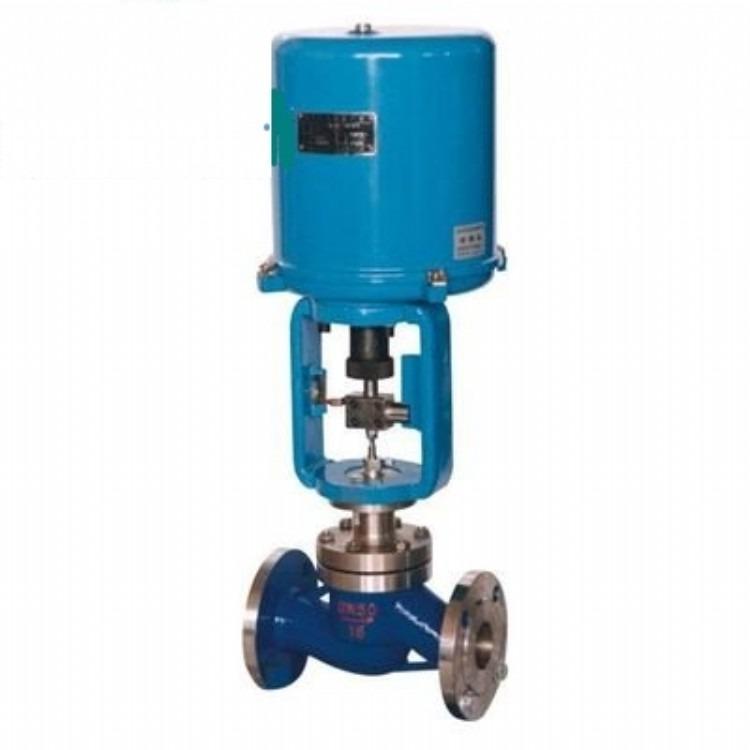

一、ZDLP电子式单座调节阀概述：
,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
二、ZDLP电子式单座调节阀主要性能参数：
1、ZDLP电子式电动单座调节阀主要技术参数 |
|
公称通径mm | G3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
阀座通径mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 |
额定流量系数kv | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.2 | 2.0 | 3.2 | 5.0 | 8.0 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
公称压力(MPa) | 1.6 4.0 6.4（常温）,4.0 6.4（中温）,0.6 4.0 6.4（低温） |
行程(mm) | 10 | 16 | 25 | 40 | 60 |
动作速度mm/s | 4.2 | 2.1 | 3.5 | 1.7 | 3.4 |
工作温度℃ | 直线 | 直线，等百分比 |
法兰介质 | -20℃～+200、-40～+250（常温） -40～+450（中温） -250～-60（低温） |
法兰尺寸 | 铸铁法兰按JB78-59，铸钢法兰按JB79-59 |
法兰型式 | 法兰密封型式按JB77-59，铸铁法兰按光滑式，铸钢法兰按凹式，低温按准糟式 |
阀
体
材
质 | 公
称
压
力
(MPa) | 0.6 |
| 低温：-250℃～-60℃ ZG1r18Ni9Ti |
1.6 |
| 常温:-20℃～+200℃ Ht200 |
4.0 |
| 常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti |
| 中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti |
| 低温:-250℃～-60℃ ZG1Cr18Ni9Ti |
6.4 | 常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti |
中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti |
低温:-250℃～-60℃ ZG1Cr18Ni9Ti |
阀芯材质 | 1Cr18Ni9 |
上阀盖型式 | 普通式（常温），热片式（中温），长劲式（低温） |
配用电动执行机构型号 | 361LSA-08
361LXA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 |
361LXA-20 | 361LXB-30 | 361LXB-50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1、ZDLP电子式电动单座调节阀主要技术参数 |
|
公称通径mm | G3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
阀座通径mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 |
额定流量系数kv | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.2 | 2.0 | 3.2 | 5.0 | 8.0 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
公称压力(MPa) | 1.6 4.0 6.4（常温）,4.0 6.4（中温）,0.6 4.0 6.4（低温） |
行程(mm) | 10 | 16 | 25 | 40 | 60 |
动作速度mm/s | 4.2 | 2.1 | 3.5 | 1.7 | 3.4 |
工作温度℃ | 直线 | 直线，等百分比 |
法兰介质 | -20℃～+200、-40～+250（常温） -40～+450（中温） -250～-60（低温） |
法兰尺寸 | 铸铁法兰按JB78-59，铸钢法兰按JB79-59 |
法兰型式 | 法兰密封型式按JB77-59，铸铁法兰按光滑式，铸钢法兰按凹式，低温按准糟式 |
阀
体
材
质 | 公
称
压
力
(MPa) | 0.6 |
| 低温：-250℃～-60℃ ZG1r18Ni9Ti |
1.6 |
| 常温:-20℃～+200℃ Ht200 |
4.0 |
| 常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti |
| 中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti |
| 低温:-250℃～-60℃ ZG1Cr18Ni9Ti |
6.4 | 常温:-40℃～+200℃ ZG230-450、ZG1Cr18Ni9Ti |
中温:-40℃～-450℃ ZG230-450、ZG1Cr18Ni9Ti |
低温:-250℃～-60℃ ZG1Cr18Ni9Ti |
阀芯材质 | 1Cr18Ni9 |
上阀盖型式 | 普通式（常温），热片式（中温），长劲式（低温） |
配用电动执行机构型号 | 361LSA-08
361LXA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 |
361LXA-20 | 361LXB-30 | 361LXB-50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定巨博阀门公司的型号，请直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的巨博阀门专家为您审核把关。
感谢您访问我们的网站【http://www.jubofm.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
