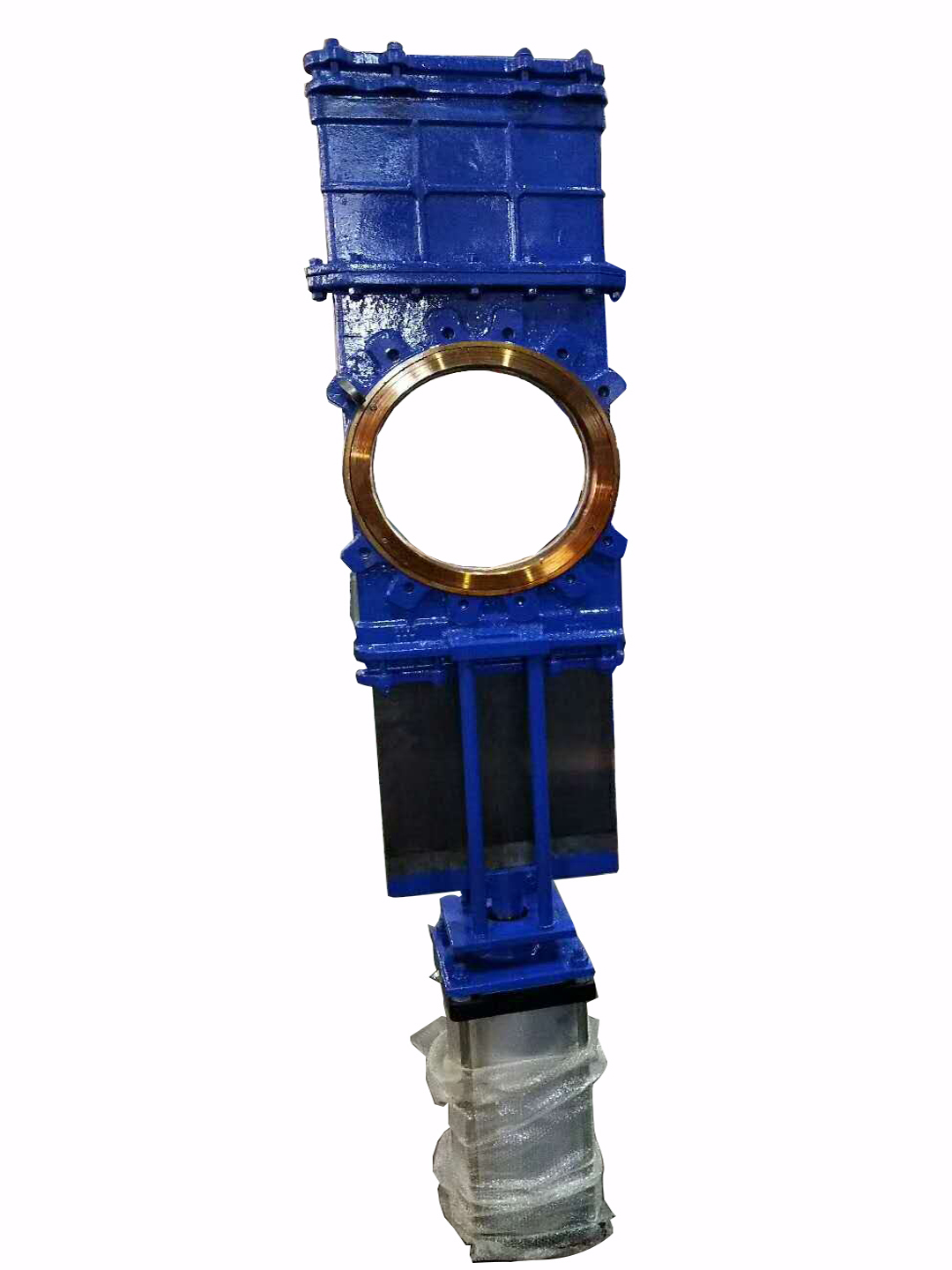

SCZ673X气动穿透式插板阀

　(一)SCZ673X气动穿透式插板阀产品介绍：　　SCZ673X气动穿透式插板阀的壳体试验和密封试验介质为水（含防腐剂）、煤油或粘度不大于水的其他适宜液体。密封副是非金属密封的插板阀，密封壳体试验和要求按GB/T13927-92D级规定.密封副是金属密封的插板阀，对有密封性能要求的，密封试验的泄漏量按1×DNmm/s计算，没有密封性能要求的不做此项试验。用电动、液动、气动装置驱动的插板阀，关闭位置调定后，关闭3次按1和3要求进行壳体和密封试验。插板阀清洁度要求按JB/T7748的规定。静压寿命试验。插板阀静压寿命试验次数按规定，气动阀门的其他技术要按JB/Z234的规定。阀门驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器，如安装以上驱动装置，汽动装置应在合同中注明。　　插板阀是由插板阀和气动执行机构组成的一体式阀门，广泛用于建材、冶金、矿山、电力、化工、玻璃、轻工、粮食等行业的库顶、库底及进出口等。是控制流量变化较大，启动频繁，切断迅速的理想设备。 　　(二)主要技术参数和性能：　　1.公称压力：0.6MPa、1.0MPa、1.6MPa　　2.公称通径：DN50~400mm　　3.适用温度：0~+200℃　　4.连接法兰：GB/T9113、JB/T79　　5.主体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M　　6.密封型式：软密封　　7.泄漏量：A级（零泄漏）　　8.配套附件：1、安装法兰2、电磁阀3、空气过滤器4、行程开关　　9.气源压力：0.4~0.6MPa　　10.电磁阀电压：DC24V、AC220V　　11.行程开关控制电压：DC24V、AC220V 　　(三)主要操作方法：　　可水平安装或垂直安装，安装时两法兰连接中间必须加密封垫片，然后锁紧螺栓。操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。 　　(四)主要零件：
