GJ841X气动管夹阀

发布时间：2024-12-12浏览次数：74次

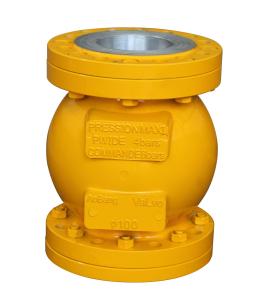

GJ841X气动管夹阀

GJ841X气动管夹阀

一、GJ841X气动管夹阀工作原理：

管夹阀是利用阀体同橡胶管套间的水压或气压

使管套变形合拢将流体截断。

特点

l无压力损失、无堵塞、无泄露，防水锤冲击

l特别适用于含颗粒的液——固及气——固二相流

l橡胶管套带有纤维增强结构，耐磨、抗疲劳

二、GJ841X气动管夹阀技术参数

l阀体：铸铁DN25~300 铸铝DN25~300 铸钢DN25~300

l法兰连接：铸铁DN25~300，316LDN40~200

l管套材质及温度范围：

天然橡胶-5~80℃

三元乙丙胶-5~120℃

l食品级：食品级天然橡胶管套

控制介质：压缩空气或压力水

控制附件：手动-三通手动阀

自动-三通电动阀

口径（DN）	DN25~200	DN250~300
工作压力	ma×4bar	ma×3bar
控制压力	ma×6bar	ma×4.5bar
大压差	2bar	ma×1.5bar

A.阀体

B.橡胶管套

C.控制流体（水或气）入口

E.连接法兰

*手动/自动控制：外加三通手动阀或三通电磁

阀控制压缩空气或压力水进入阀体

三、主要外形连接尺寸：

口径（DN）	DN25~200	DN250~300
工作压力	ma×4bar	ma×3bar
控制压力	ma×6bar	ma×4.5bar
大压差	2bar	ma×1.5bar
