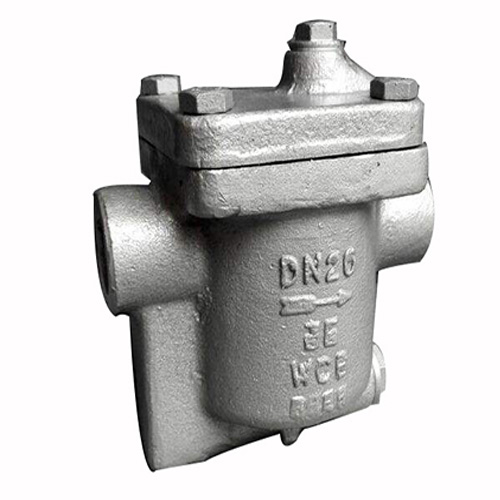

CS15H-16C自由半浮球式蒸汽疏水阀

发布时间：2024-12-12浏览次数：80次

CS15H-16C自由半浮球式蒸汽疏水阀

一、CS15H-16C自由半浮球式蒸汽疏水阀结构特点及工作原理
疏水阀未开始工作时，自由半浮球沉落在发射管上，当疏水处于排水状态时，蒸汽经过过滤网和发射管进入阀体，当蒸汽体积增加到一定程度时，浮力使半浮球上浮，在蒸汽压力作用下，半浮球靠向疏水喷咀将其封闭，阻止了蒸汽外逸。当大量凝结水进入阀体时，半浮球内蒸汽体积减少，此半浮球在自身重力作用下落，半浮球脱离疏水喷咀，完成了一个工作循环。继而周而复始运动，起动自动排水阻汽的目的。

二、主要性能规范

公称压力 PN(MPa)	试验压力 PS(MPa)	最高工作压力DMO(MPa)	最高工作温度TMO(℃）	适用介质	漏汽率	最高背压率（%）
1.6	2.4	1.6	220	蒸汽Steam、凝结水	≤0.5	85

三、主要外形尺寸与连接尺寸

公称压力 PN(MPa)	试验压力 PS(MPa)	最高工作压力DMO(MPa)	最高工作温度TMO(℃）	适用介质	漏汽率	最高背压率（%）
1.6	2.4	1.6	220	蒸汽Steam、凝结水	≤0.5	85

订货须知：
①作用产品名称与型号②作用口径③作用是否带附件以便我们的为您正确选型。
