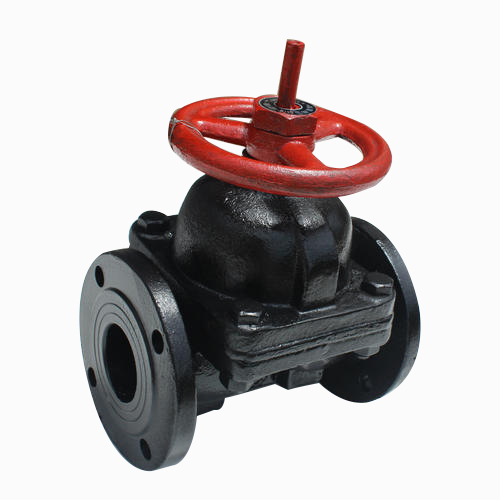

G41W不锈钢隔膜阀

G41W不锈钢隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤80℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

适用范围

当前隔膜阀广泛地应用于环保城建、化工、冶金、石油、制药、食品、饮料、中。

G41W不锈钢隔膜阀材料 ：

阀体：不锈钢304、316、316L
阀盖：不锈钢304、316、316L
衬里：无衬里、橡胶  氟塑料
隔膜：橡胶、四氟
阀瓣：不锈钢304、316、316L
阀杆：不锈钢304、316、316L


测试 ：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

特点：

结构特点：隔膜阀是一种特殊形式的截断阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。
部件列表：
1、阀体2、阀体衬里 3、隔膜4、阀瓣5、阀杆6、阀盖7、手轮
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78

主要尺寸及重量
