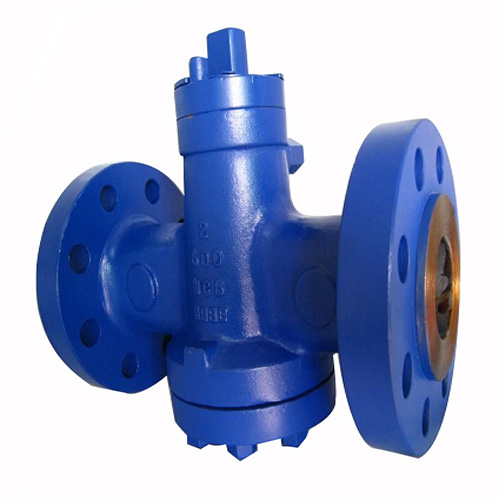

X47X美标压力平衡式倒装油密封旋塞阀

发布时间：2024-12-12浏览次数：79次

X47X美标压力平衡式倒装油密封旋塞阀

X47X美标压力平衡式倒装油密封旋塞阀

X47X美标压力平衡式倒装油密封旋塞阀

一、产品概述

X47X美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150-CLASS1500，工作温度为-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。旋塞阀的阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能。

二、结构特点

1、美标旋塞阀产品结构合理、密封可靠、性能优良、造型美观；
2、美标油密封旋塞阀倒装压力平衡的结构，开关动作轻；
3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

三、产品主要连接尺寸

型号		X47-150LB
压力等级		150LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量（kg）		10	12	14	17	19	21	29	33	48	75	98	125	171	230	370

注:四寸及以上为蜗轮操作4"

型号		X47-150LB
压力等级		150LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量（kg）		10	12	14	17	19	21	29	33	48	75	98	125	171	230	370

注:四寸及以上为蜗轮操作4"

型号		X47-150LB
压力等级		150LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
口径Size	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量（kg）		10	12	14	17	19	21	29	33	48	75	98	125	171	230	370
