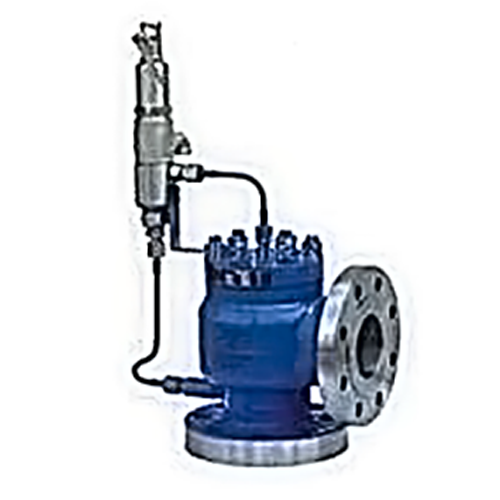

A46Y F先导式安全阀

A46Y/F先导式安全阀

一、A46Y/F先导式安全阀概述

    先导式安全阀是一种由主阀和导阀组成的一种新颖结构的安全阀，导阀响应系统介质压力自身动作从而控制主阀的开关动作。

二、应用范围：

    先导式安全阀特别适用于高背压、大流量、高压力和安装位置紧凑的场所应用。先导式安全阀主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。

三、工作原理：

    当系统正常工作，先导式安全阀处于关闭状态时，系统压力通过进口压力管、导阀和气室压力管传到主阀阀瓣顶部的圆顶气室，从而在主阀瓣上产生了一个向下的净作用力，使主阀处于关闭状态。当系统压力达到整定压力时，导阀开启且滑梭封闭导阀进气通道，主阀气室的压力通过导阀排放卸压，由于系统压力高于回座压力，滑梭封闭进气通道，从而隔断流体在导阀中的流动，这时主阀气室的压力急剧下降，主阀阀瓣完全打开，流体通过主阀泄放降压。当系统压力降到一定值时，导阀的弹簧力克服了阀进口压力作用在滑梭上的力，导阀回座，顶杆顶开滑梭，最后使得流体重新进入主阀的圆顶气室，关闭主阀。

四、结构特点：

1、阀座软密封保证安全阀起跳前后的良好密封性。

2、允许工作压力接近安全阀的整定压力。

3、较小超压就能使安全阀主阀迅速达到全启状态。

4、安全阀动作性能和开启高度不受背压的影响。

5、启闭压差可调。

6、导阀不流动型结构设计减少了有害介质的排放和环境污染。

7、可在线检测安全阀的整定压力。

五、主要优点

    变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。

六、零件名称和材料

订货须知：

①作用产品名称与型号②作用口径③作用是否带附件以便我们的为您正确选型。
