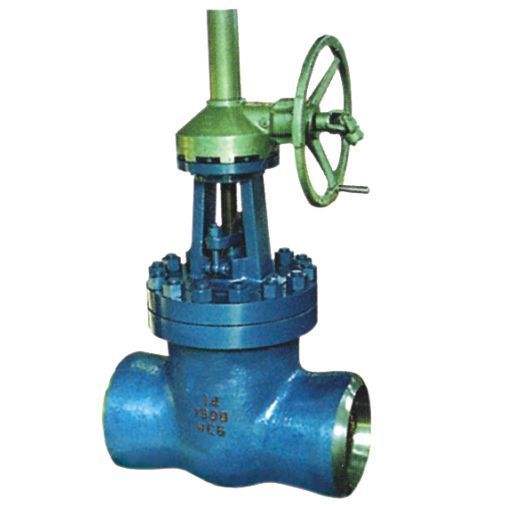

Z441H电站闸阀
一、Z441H电站闸阀概述
又称闸板阀或闸门阀，应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭，闸板垂直于流体方向，改变闸板与阀座间相对位置即可改变通道大小。
二、优点：
1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。
三、主要性能规范
型号 | 公称压力PN（MPa） | 试验压力ps（MPa） | 适用介质 | 工作温度（℃） |
强度 | 密封（液） | 低压密封（气） |
Z441H-25 | 2.5 | 3.8 | 2.8 | 0.6 | 水、蒸汽、油 | ≤400 |
Z441H-40 | 4.0 | 6.0 | 4.4 | 0.6 | ≤450 |
Z441Y-40I | 4.0 | 6.0 | 4.4 | 0.6 | ≤550 |
Z441Y-40P | 4.0 | 6.0 | 4.4 | 0.6 | 酸、碱类 | ≤200 |
Z441H-64 | 6.4 | 9.6 | 7.0 | 0.6 | 水、蒸汽、油 | ≤450 |
Z441Y-64I GZ441Y-64I | 6.4 | 9.6 | 7.0 | 0.6 | ≤550 |
KZ441Y-64 | 6.4 | 9.6 | 7.0 | 0.6 | 酸性天然气 | ≤130 |
Z441H-100 Z441Y-100 | 10.0 | 15.0 | 11.0 | 0.6 | 水、蒸汽、油 | ≤450 |
Z441Y-100I | 10.0 | 15.0 | 11.0 | 0.6 | ≤530 |
四、连接尺寸
型号 | 公称压力PN（MPa） | 试验压力ps（MPa） | 适用介质 | 工作温度（℃） |
强度 | 密封（液） | 低压密封（气） |
Z441H-25 | 2.5 | 3.8 | 2.8 | 0.6 | 水、蒸汽、油 | ≤400 |
Z441H-40 | 4.0 | 6.0 | 4.4 | 0.6 | ≤450 |
Z441Y-40I | 4.0 | 6.0 | 4.4 | 0.6 | ≤550 |
Z441Y-40P | 4.0 | 6.0 | 4.4 | 0.6 | 酸、碱类 | ≤200 |
Z441H-64 | 6.4 | 9.6 | 7.0 | 0.6 | 水、蒸汽、油 | ≤450 |
Z441Y-64I GZ441Y-64I | 6.4 | 9.6 | 7.0 | 0.6 | ≤550 |
KZ441Y-64 | 6.4 | 9.6 | 7.0 | 0.6 | 酸性天然气 | ≤130 |
Z441H-100 Z441Y-100 | 10.0 | 15.0 | 11.0 | 0.6 | 水、蒸汽、油 | ≤450 |
Z441Y-100I | 10.0 | 15.0 | 11.0 | 0.6 | ≤530 |
型号 | 公称压力PN（MPa） | 试验压力ps（MPa） | 适用介质 | 工作温度（℃） |
强度 | 密封（液） | 低压密封（气） |
Z441H-25 | 2.5 | 3.8 | 2.8 | 0.6 | 水、蒸汽、油 | ≤400 |
Z441H-40 | 4.0 | 6.0 | 4.4 | 0.6 | ≤450 |
Z441Y-40I | 4.0 | 6.0 | 4.4 | 0.6 | ≤550 |
Z441Y-40P | 4.0 | 6.0 | 4.4 | 0.6 | 酸、碱类 | ≤200 |
Z441H-64 | 6.4 | 9.6 | 7.0 | 0.6 | 水、蒸汽、油 | ≤450 |
Z441Y-64I GZ441Y-64I | 6.4 | 9.6 | 7.0 | 0.6 | ≤550 |
KZ441Y-64 | 6.4 | 9.6 | 7.0 | 0.6 | 酸性天然气 | ≤130 |
Z441H-100 Z441Y-100 | 10.0 | 15.0 | 11.0 | 0.6 | 水、蒸汽、油 | ≤450 |
Z441Y-100I | 10.0 | 15.0 | 11.0 | 0.6 | ≤530 |
订货须知：
①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
∷
