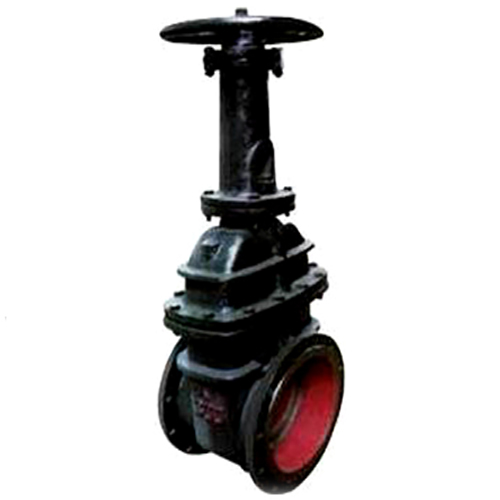

Z42W煤气闸阀

一、Z42W煤气闸阀概述

Z42W煤气闸阀：

本系列阀门安装于各处污煤气、洁净煤气管路中作闭路设备，主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。

煤气闸阀Z42W-1的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此，可根据阀杆的运动方向和位置直观地判断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。
楔式双闸板对密封面楔角的加工精度要求较低，容易密封，温度变化不易造成卡住房和擦伤，密封面磨损后维修方便，但结构较复杂、零件较多，阀门的体形及重量较大。
煤气闸阀阀体底部设有排渣孔，便于排除污垢。阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。
当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。因此， 阀门的全开位置，按闸板的位置(即行程〉来确定。
　　有的闸阀， 阀杆螺母设在闸板，手轮转动带动阀杆转动， 而使闸板提升， 这种阀门叫做旋转杆闸阀或叫暗杆闸阀。
　 A，手动闸阀工作原理：
　　转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用
　　闸阀具有以下优点：
　　流体阻力小，密封面受介质的忡刷和侵蚀小。
　　开闭较省力。
　　介质流向不受限制，不扰流、不降低压力。
　　形体简单，结构长度短，制造工艺性好，适用范围广。
　　闸阀的缺点如下：
　　密封面之间易引起冲蚀和擦伤，维修比较困难。
　　外形尺寸较大，开启需要一定的空间，开闭时间长。
　　结构较复杂。

订货须知：
①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
