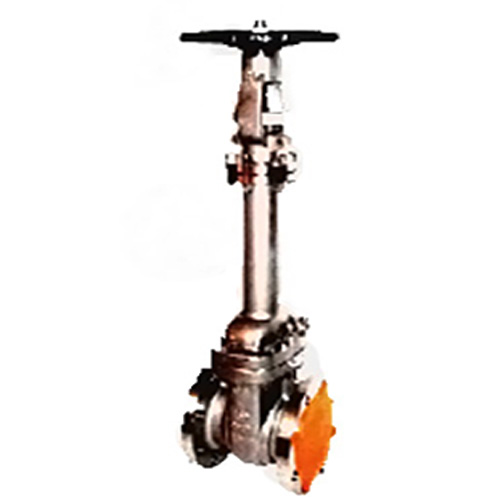

厂家直销WZ41H波纹管闸阀

一、厂家直销WZ41H波纹管闸阀概述

其主要结构特点

1、产品结构合理、密封可靠、性能优良、造型美观；

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

4、双重密封，性能更可靠；

5、阀杆升降位置指示，更直观；

6、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

二、厂家直销WZ41H波纹管闸阀主要零部件材质

序号名称材质

1阀体WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

2阀板25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

3阀杆25、1Cr13、2Cr13 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti 20Cr1Mo1V、25Cr2MoV

4波纹管组件1Cr18Ni9Ti、304、316、304L、316L

5支架WCB、WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M、

6垫片柔性石墨+不锈钢Flexible graphite+stainless steel、PTFE

7阀盖WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

8六角螺母0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

9双头螺栓0Cr18Ni9Ti、0Cr18Ni12Mo2Ti 35CrMoV、25Cr2MoV

10填料柔性石墨

11填料压盖WCB WC1、WC6、WC9、C5 CF8、CF8M、CF3、CF3M

12阀杆螺母铜合金

13手轮WCB QT400-18

三、技术规范

结构形式BB-BG-OS & Y

驱动方式手动

电动

设计标准GB12234

结构长度GB12221

连接法兰GB9113、JB79、HG20596

试验和检验JB/T 9092、GB/T13927

WZ41H波纹管闸阀产品性能规范

公称压力（MPa）壳体试验压力（MPa）密封试验压力（MPa）适用温度（℃）使用介质

1.62.41.76≤350℃水、蒸汽、油品等2.53.752.754.06.04.4

订货须知：
①作用产品名称与型号②作用口径③作用是否带附件以便我们的为您正确选型。
