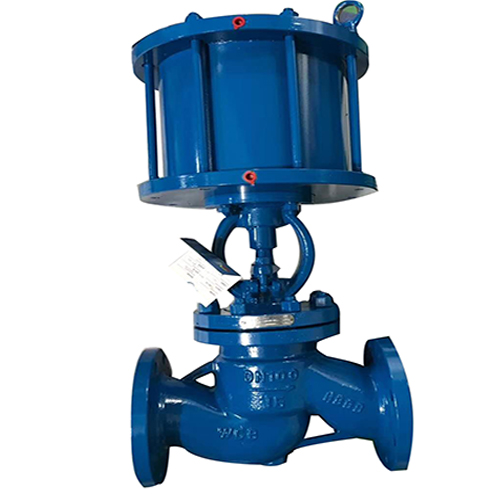

一、J641F气动活塞式截止阀产品概述:
气动截止阀本阀采用双作用气缸,利用上腔进气或者下腔进气来远距离控制阀门,操作方便、灵活。气缸使用介质:压缩空气,氮气。结构简单、制造和维护方便;工作行程小,启闭时间短;关闭体(阀瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。阀座可为更换式阀座,可任意组合与关闭件密封面材料的配对,以满足工况要求,延长使用寿命。
二、J641F气动活塞式截止阀产品特点:
1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
三、产品主要尺寸连接:
公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
额定流量系数 Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
额定行程 (mm) | 8 | 12 | 20 | 25 |
气缸直径 (mm) | 75 | 100 | 150 |
允许泄漏量 | 硬密封 (1/h) | 单座、三通: 1.2X10-7X阀额定容量 套筒: 5X10-6X阀额定容量 |
软密封 | VI 级 |
工作温度 ( ℃ ) | -20 ~ 200-40~450 |
公称压力 PN (MPa) | 1.6 4.0 6.4 |
允许压差 (MPa) | ZSQP | 单作用 | 1.16 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.20 |
双作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 |
ZSQM | 单作用 | 公称压力 |
双作用 |
ZSQN | 单作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 |
双作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 |
信号压力 (kPa) | 0 或 400 ~ 600 |
公称通径 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
额定流量系数 Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 |
额定行程 (mm) | 8 | 12 | 20 | 25 |
气缸直径 (mm) | 75 | 100 | 150 |
允许泄漏量 | 硬密封 (1/h) | 单座、三通: 1.2X10-7X阀额定容量 套筒: 5X10-6X阀额定容量 |
软密封 | VI 级 |
工作温度 ( ℃ ) | -20 ~ 200-40~450 |
公称压力 PN (MPa) | 1.6 4.0 6.4 |
允许压差 (MPa) | ZSQP | 单作用 | 1.16 | 0.66 | 0.38 | 0.6 | 0.39 | 0.47 | 0.31 | 0.20 |
双作用 | 6.4 | 5.0 | 2.8 | 3.3 | 2.13 | 2.71 | 1.75 | 1.11 |
ZSQM | 单作用 | 公称压力 |
双作用 |
ZSQN | 单作用 | 0.89 | 0.57 | 0.35 | 0.56 | 0.36 | 0.45 | 0.30 | 0.20 |
双作用 | 5.2 | 3.22 | 2.03 | 2.27 | 1.46 | 2.00 | 1.32 | 0.85 |
信号压力 (kPa) | 0 或 400 ~ 600 |
订货须知:
①作用产品名称与型号②作用口径③作用是否带附件以便我们的为您正确选型。
