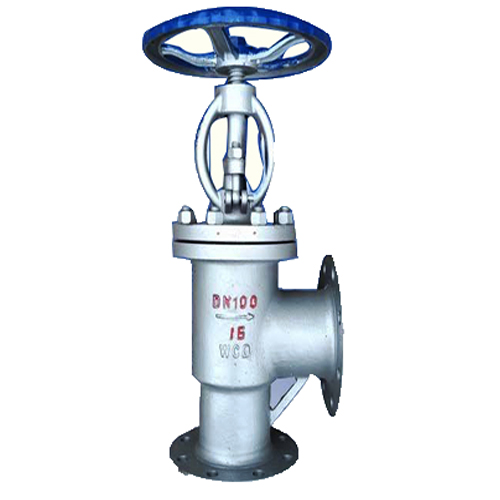

J44H角式截止阀
一、J44H角式截止阀概述
启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。
二、用途
出口为90度直角状，广泛适用于各种高压场合。它的原理构造是通过阀瓣沿流体的中心线作直线运动。
三、主要技术参数
1、基本结构形式：角式
2、公称压力：PN1.6-4.0(MPa)
3、公称通径：DN15-300（mm）
四、连接尺寸
GB 1.6MPa |
DN | 50 | 65 | 80 | 100 | 125 | 150 |
L | 125 | 145 | 155 | 175 | 200 | 225 |
H | 375 | 390 | 425 | 515 | 535 | 570 |
D0 | 200 | 250 | 250 | 300 | 300 | 350 |
GB 2.5MPa | GB 4.0MPa |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 125 | 145 | 155 | 175 | 200 | 225 | 125 | 145 | 155 | 175 | 200 | 225 |
H | 375 | 390 | 425 | 515 | 535 | 570 | 375 | 390 | 425 | 515 | 535 | 570 |
D0 | 200 | 250 | 250 | 300 | 300 | 350 | 200 | 250 | 250 | 300 | 300 | 350 |
GB 6.4MPa |
DN | 50 | 65 | 80 | 100 | 125 | 150 |
L | 150 | 170 | 190 | 215 | 250 | 275 |
H | 390 | 425 | 450 | 565 | 675 | 715 |
D0 | 200 |
| 250 | 250 | 350 | 400 | 450 |
五、性能范围
GB 1.6MPa |
DN | 50 | 65 | 80 | 100 | 125 | 150 |
L | 125 | 145 | 155 | 175 | 200 | 225 |
H | 375 | 390 | 425 | 515 | 535 | 570 |
D0 | 200 | 250 | 250 | 300 | 300 | 350 |
GB 2.5MPa | GB 4.0MPa |
DN | 50 | 65 | 80 | 100 | 125 | 150 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 125 | 145 | 155 | 175 | 200 | 225 | 125 | 145 | 155 | 175 | 200 | 225 |
H | 375 | 390 | 425 | 515 | 535 | 570 | 375 | 390 | 425 | 515 | 535 | 570 |
D0 | 200 | 250 | 250 | 300 | 300 | 350 | 200 | 250 | 250 | 300 | 300 | 350 |
GB 6.4MPa |
DN | 50 | 65 | 80 | 100 | 125 | 150 |
L | 150 | 170 | 190 | 215 | 250 | 275 |
H | 390 | 425 | 450 | 565 | 675 | 715 |
D0 | 200 |
| 250 | 250 | 350 | 400 | 450 |
订货须知：
①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
∷
