调节阀、球阀、蝶阀结构 课件资料PPT

调节阀、球阀、蝶阀结构 课件

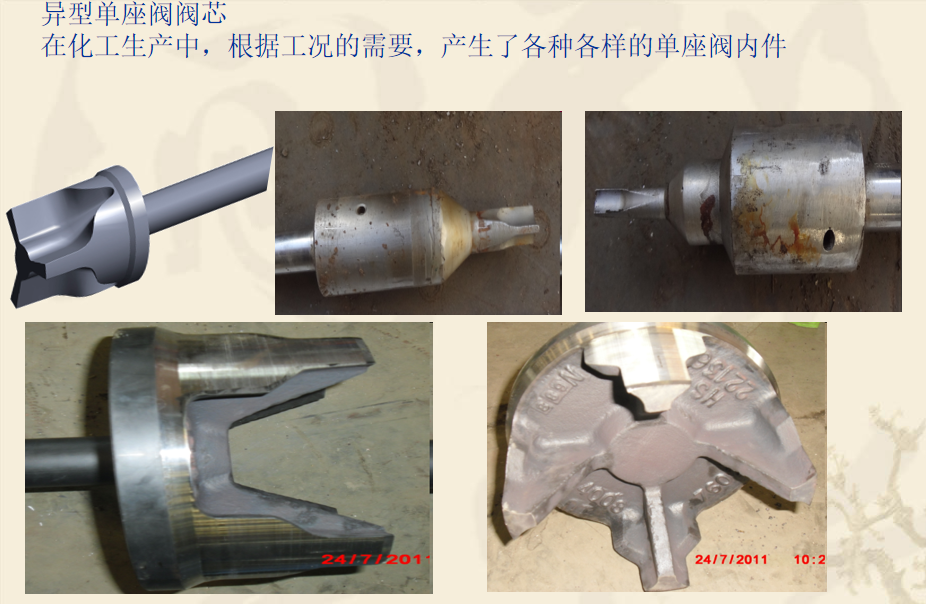

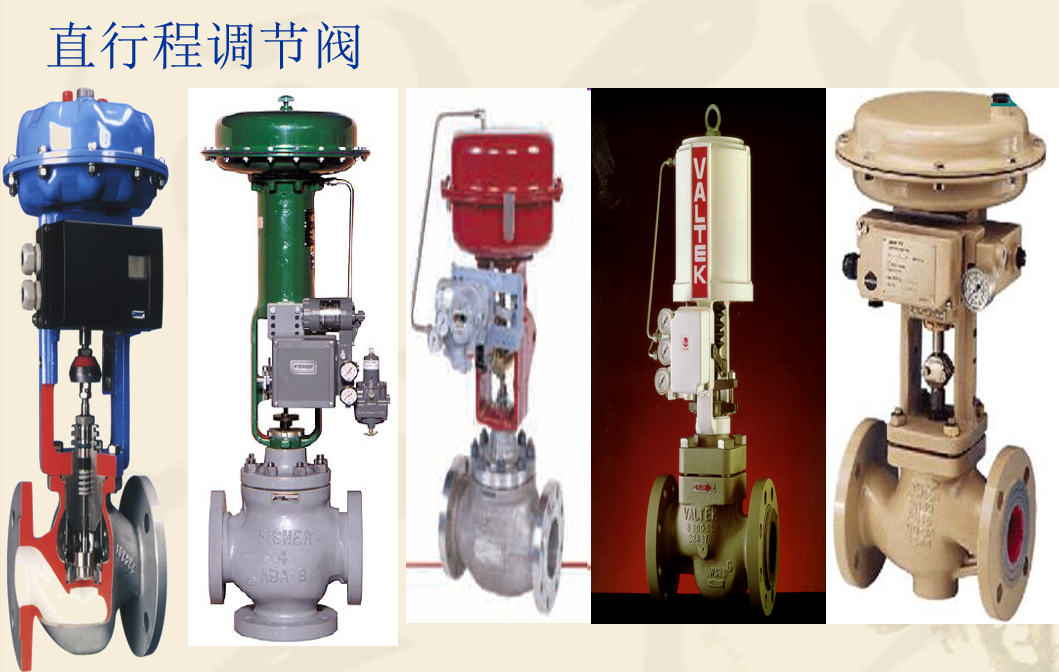

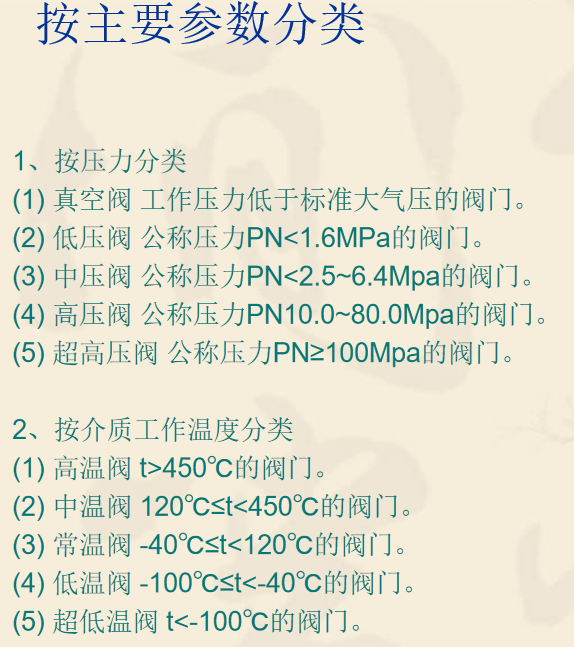

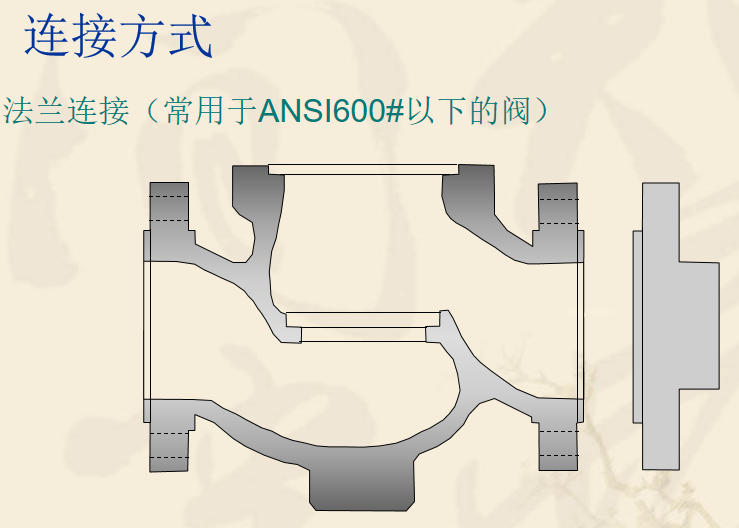

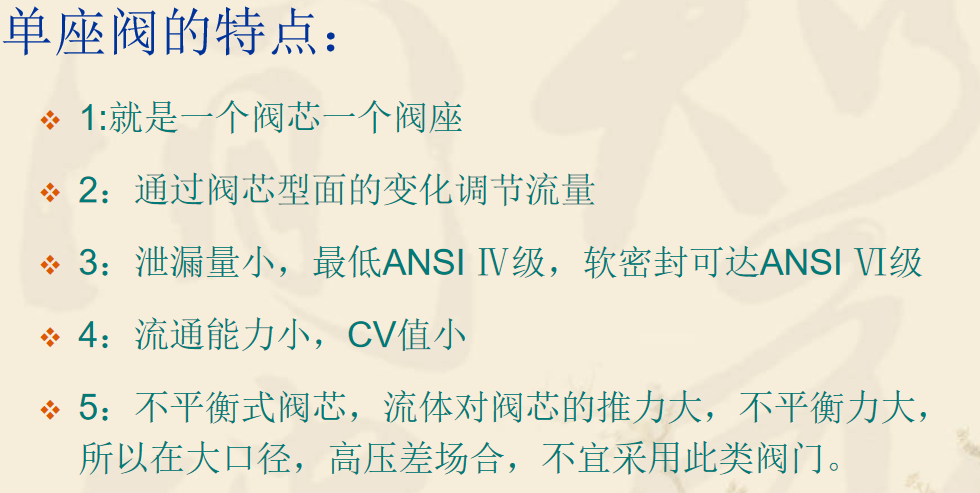

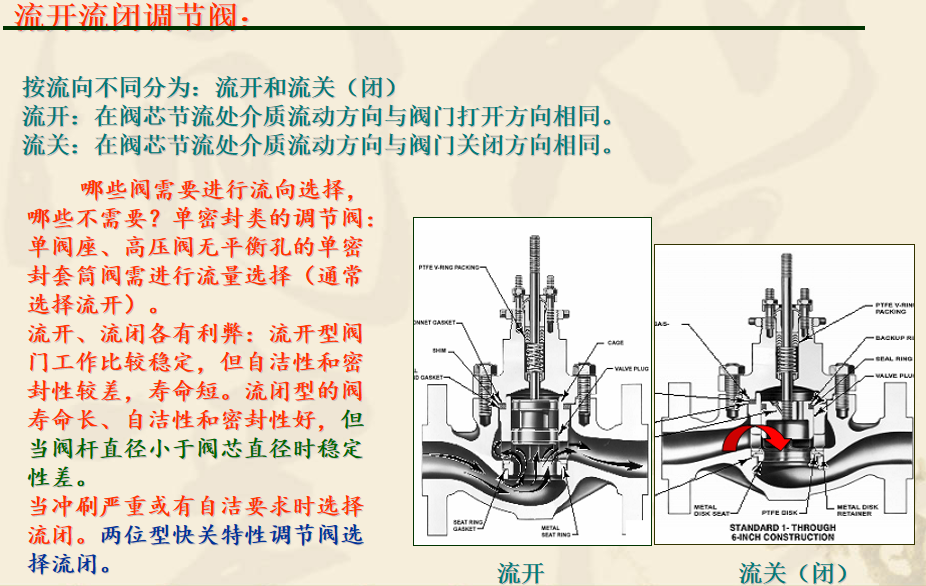

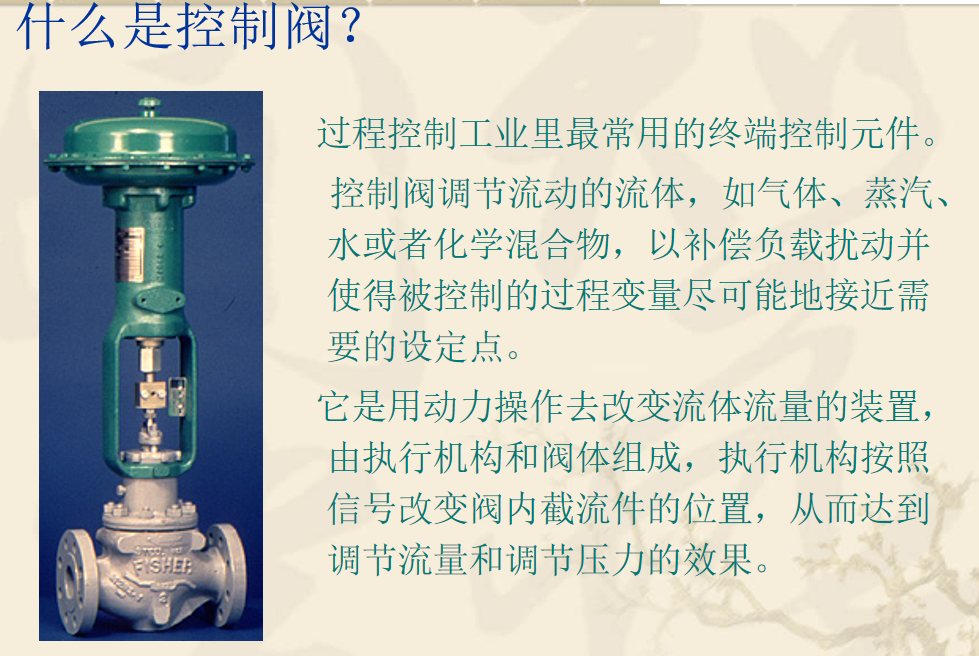

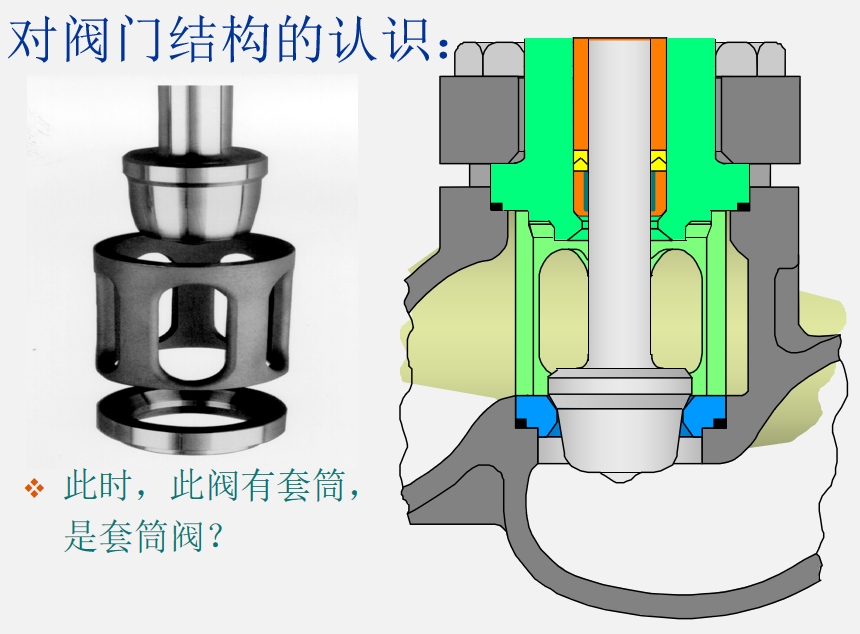

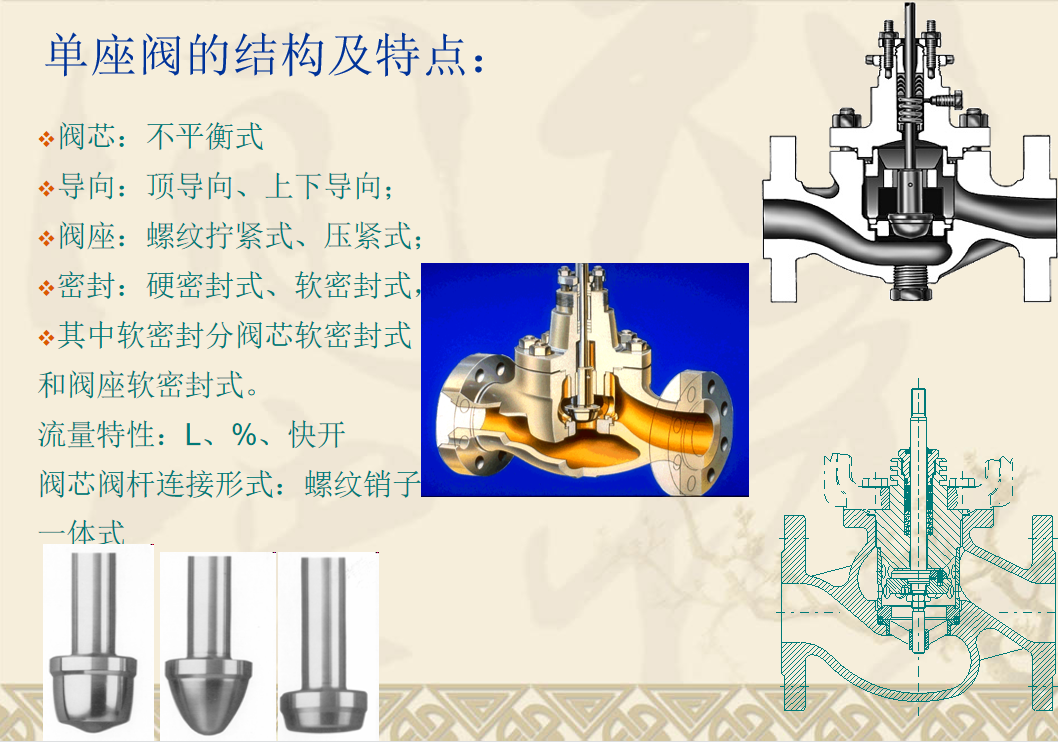

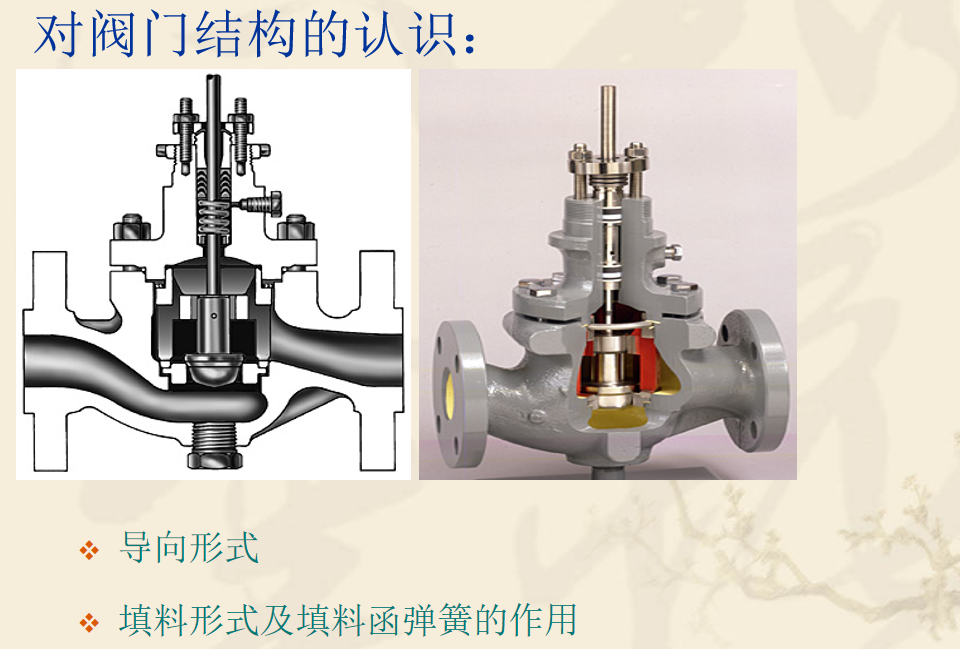

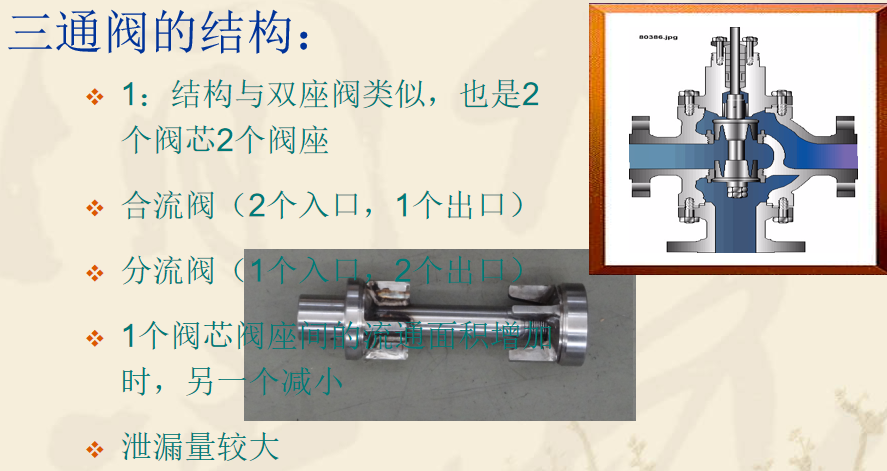

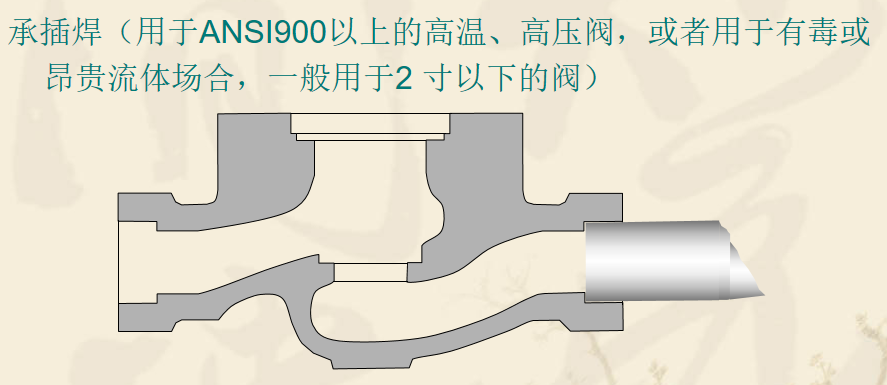

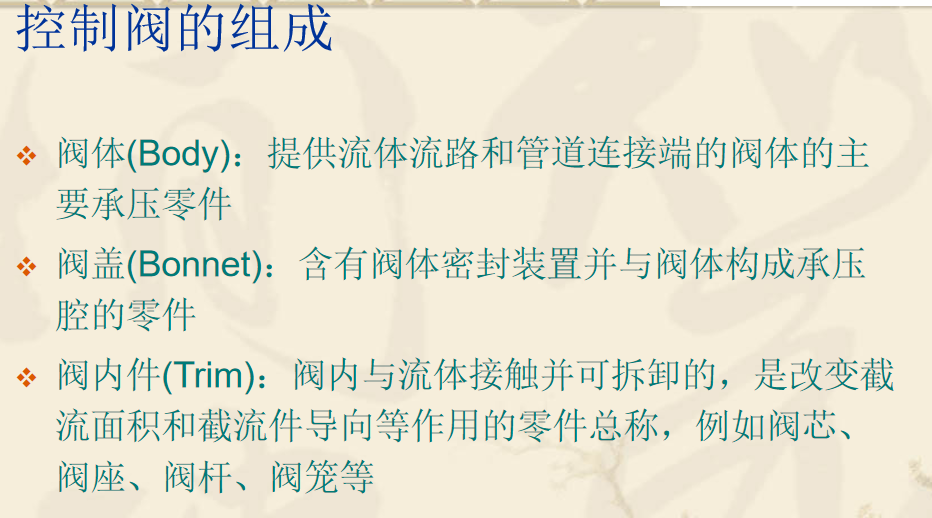

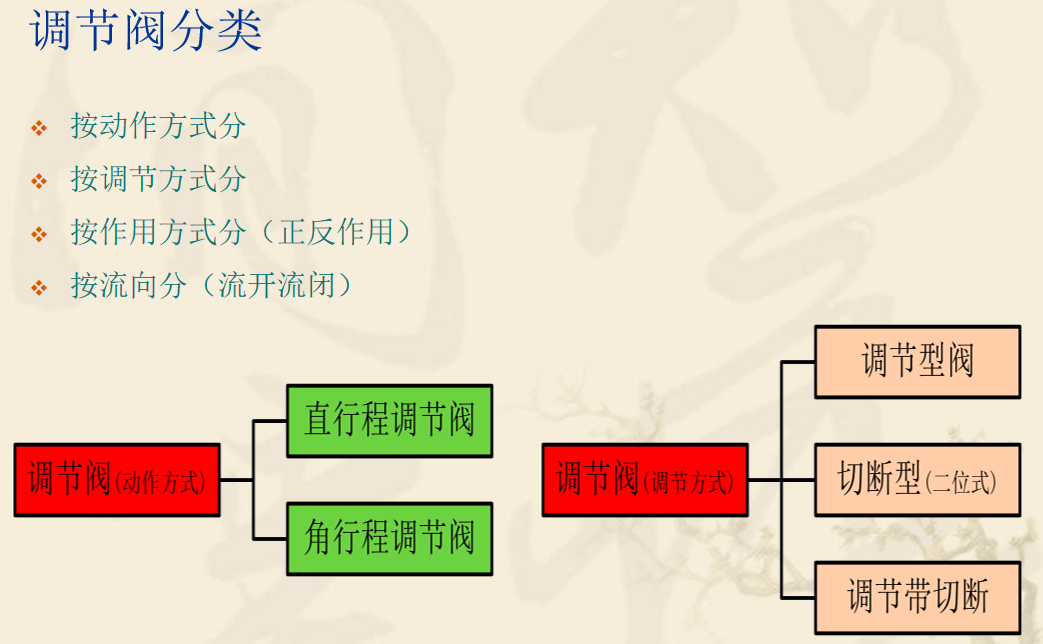

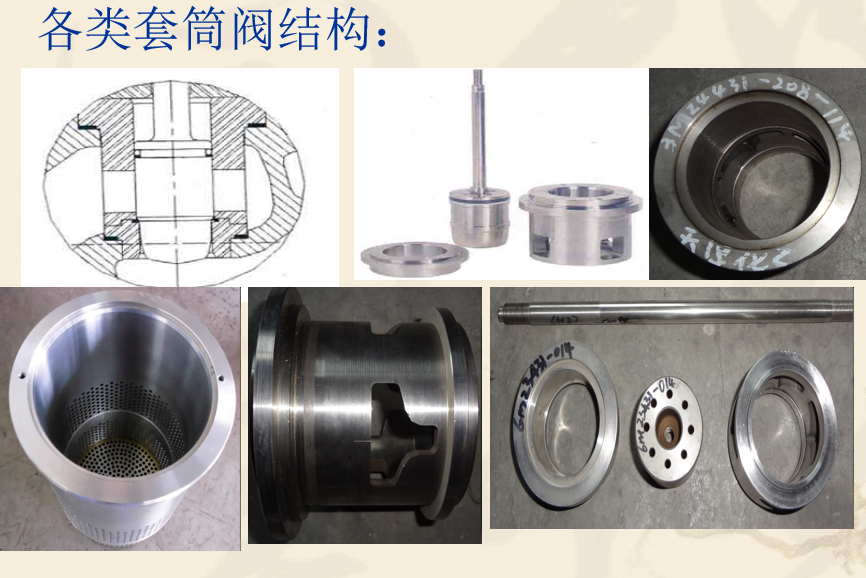

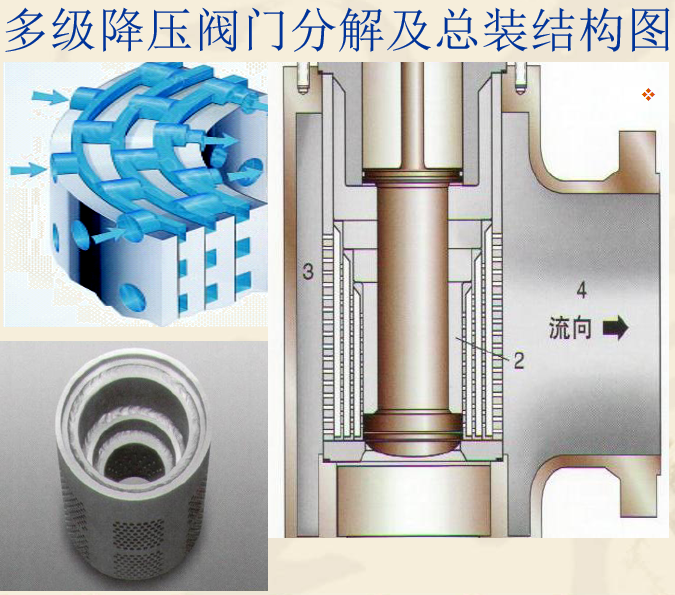

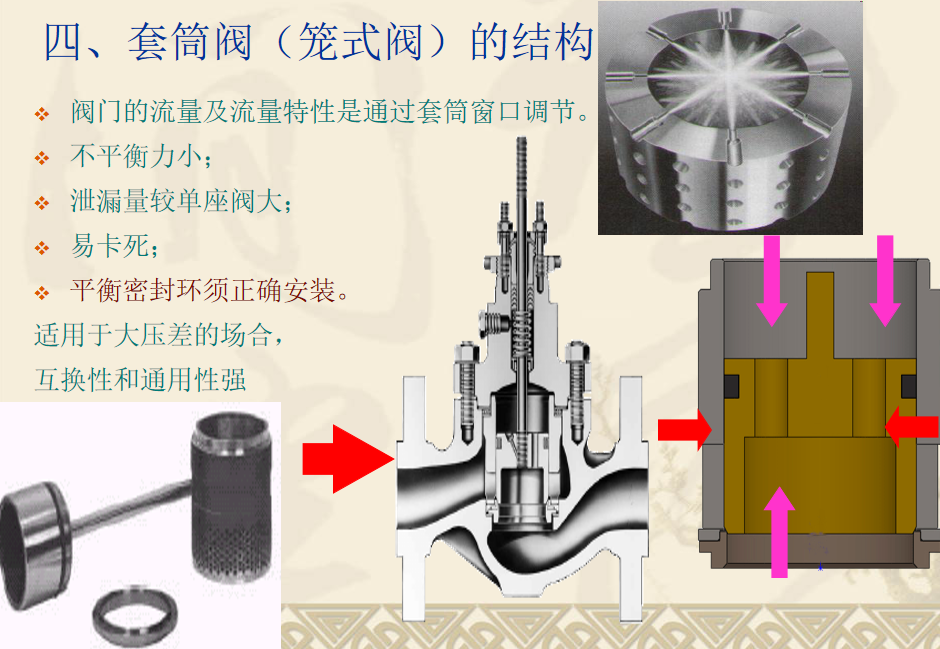

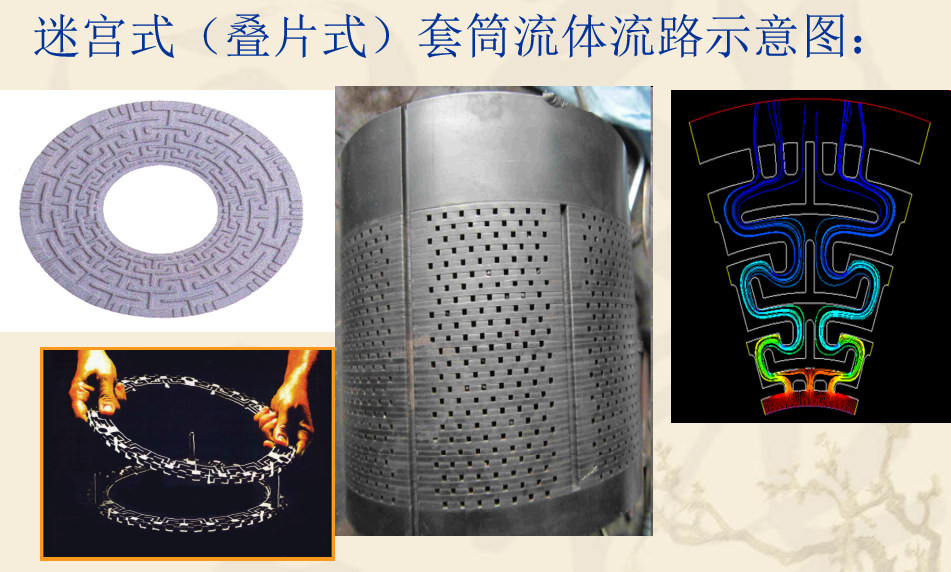

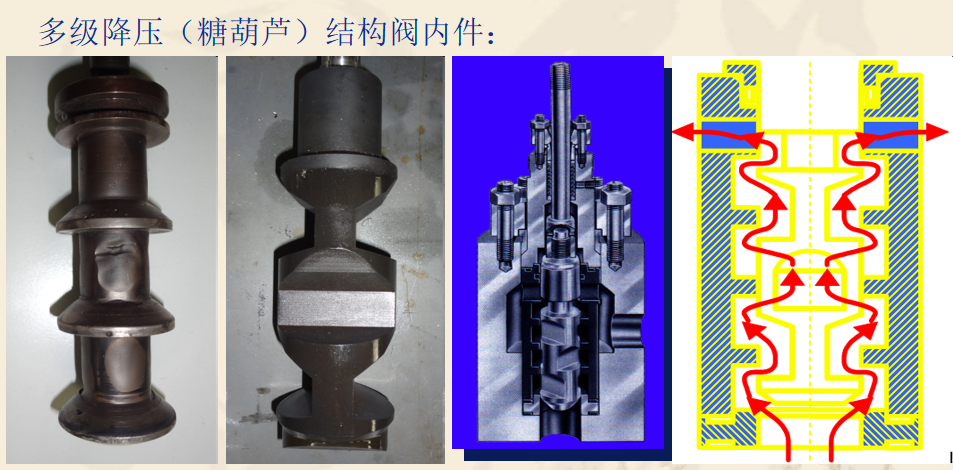

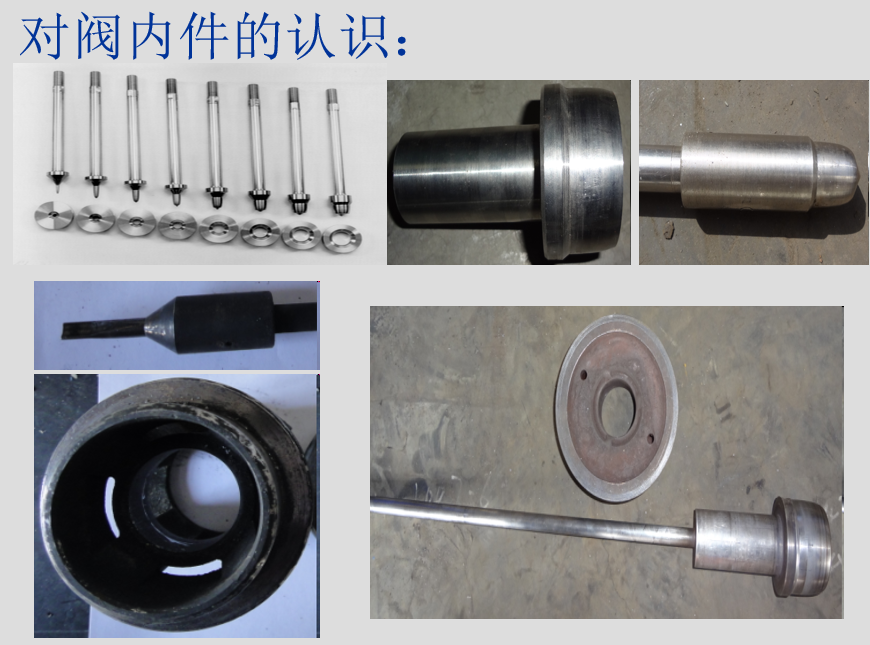

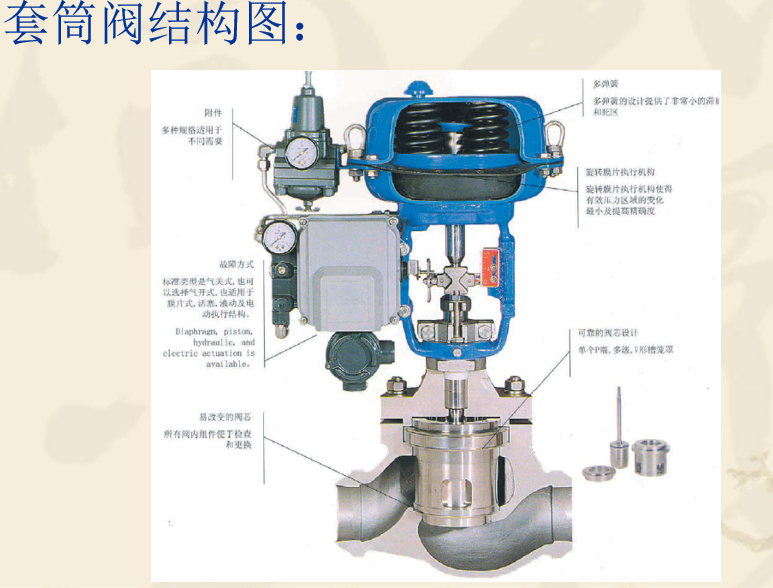

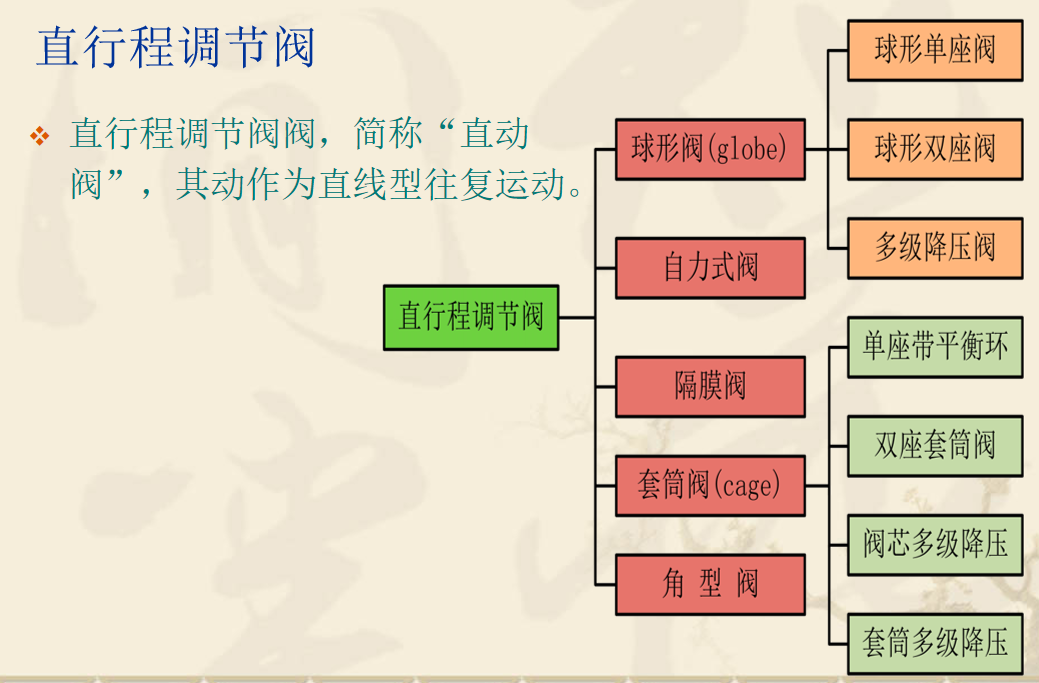

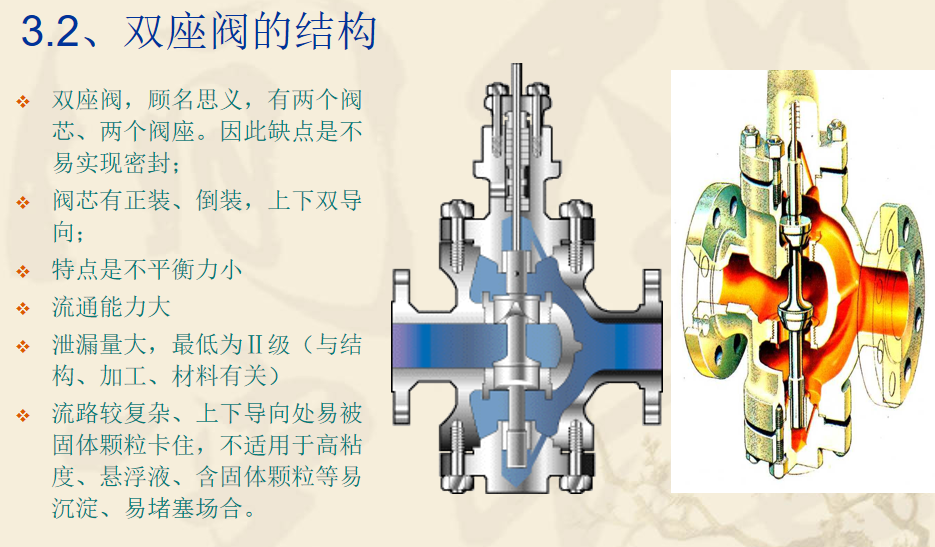

采用糖葫芦串结构 ，并在套筒中设有与之相应的多个节流口，这样就将原集中在一个节流口上的高压降，分散到多个节流口，相当于以多个低压降阀串联，来承受高压降。这种逐级降压的方式，使每一级都不超过临界压差。适用于高压差场合，防止流体产生汽蚀、空化、闪蒸、噪音等现象。由于阀内件结构及流路的复杂性，易出现流路堵死、阀芯卡死等现象，所以对介质的洁净程度有很高的要求。

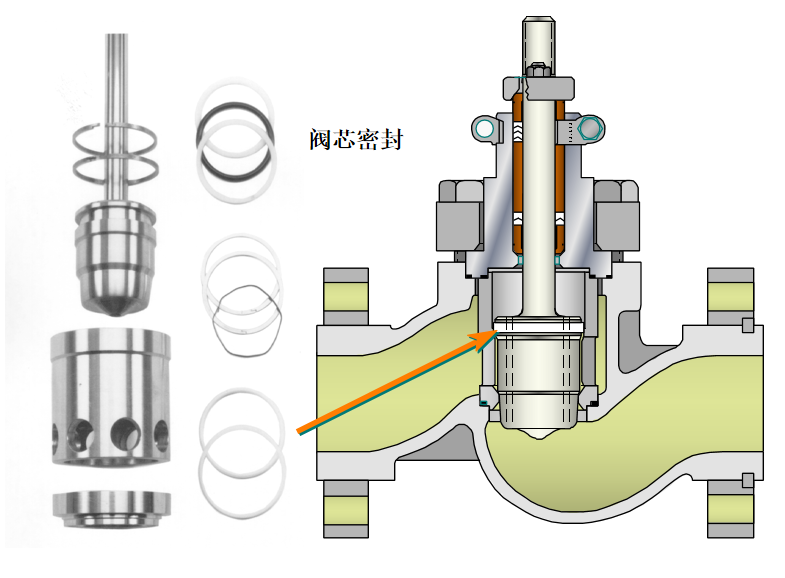

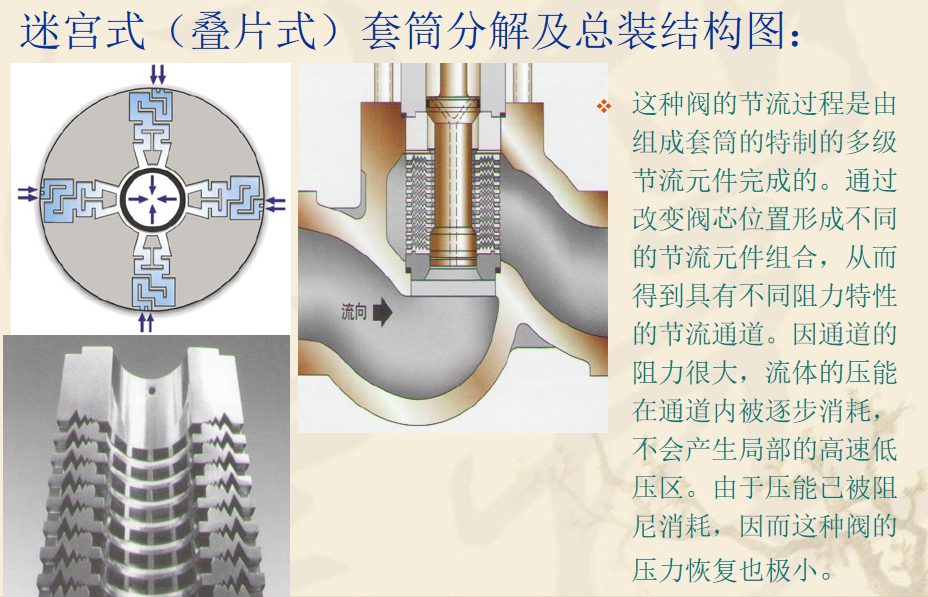

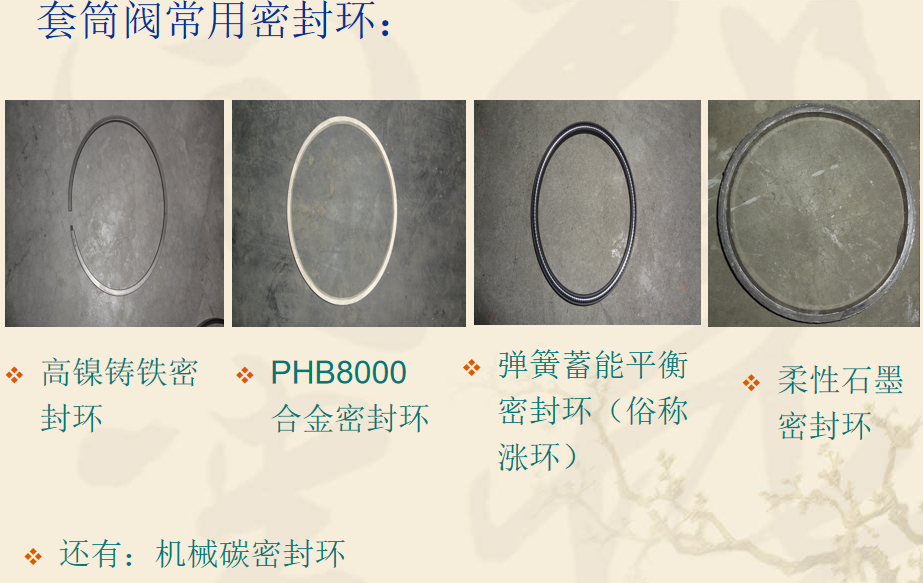

这类结构的阀套筒一般采用Ⅱ级至Ⅳ级结构，也就是将两个或三个打孔形状不同的套筒通过定位销或其它方式装配在一起，来不断改变流体的流向和流速，从而达到逐步降低压能的目的。其压降效果相当于二个或三 个套筒阀串联使用。此类多级降压调节阀由于其结构复杂，流道的不断改变，很容易造成阀芯的卡死和流道堵死等现象，所以对流体的清洁程度以及是否含有颗粒杂质有很高的要求。

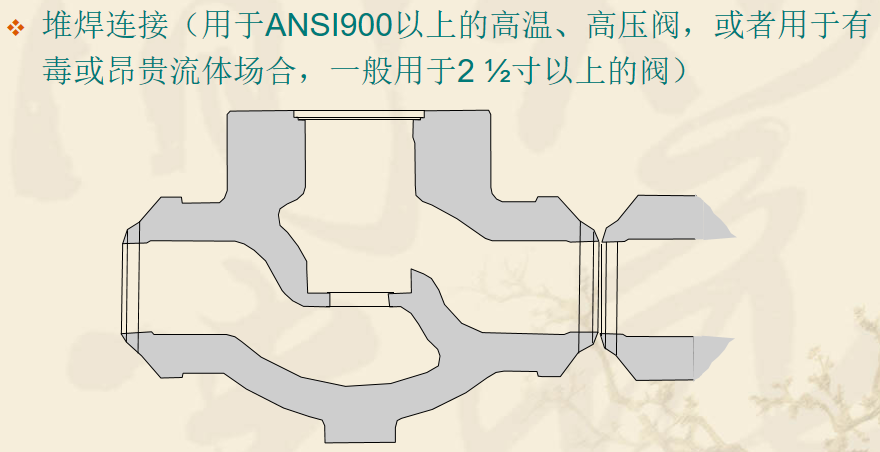

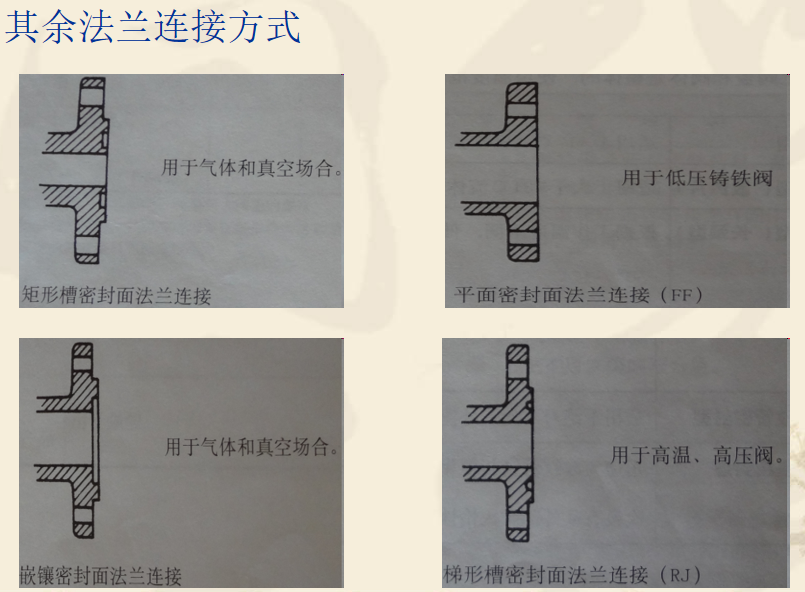

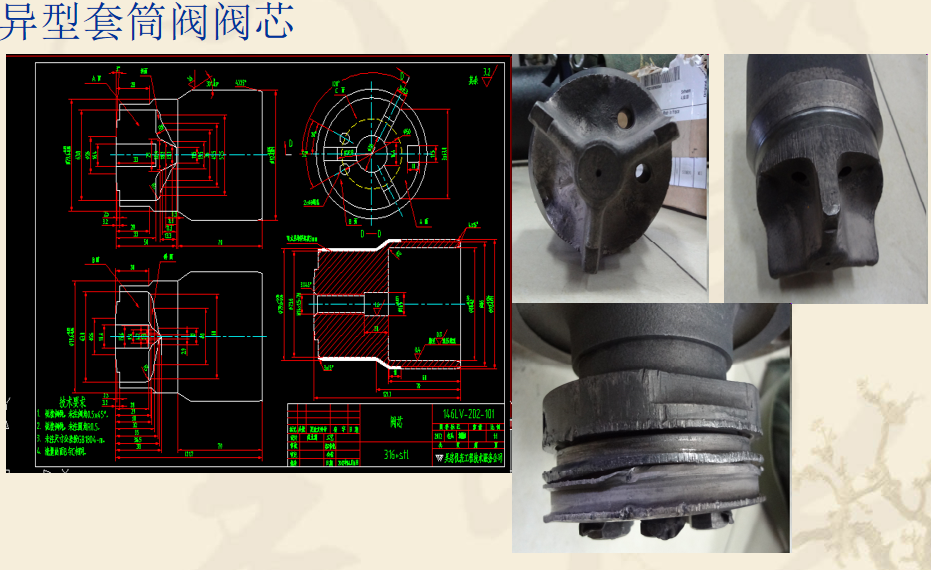

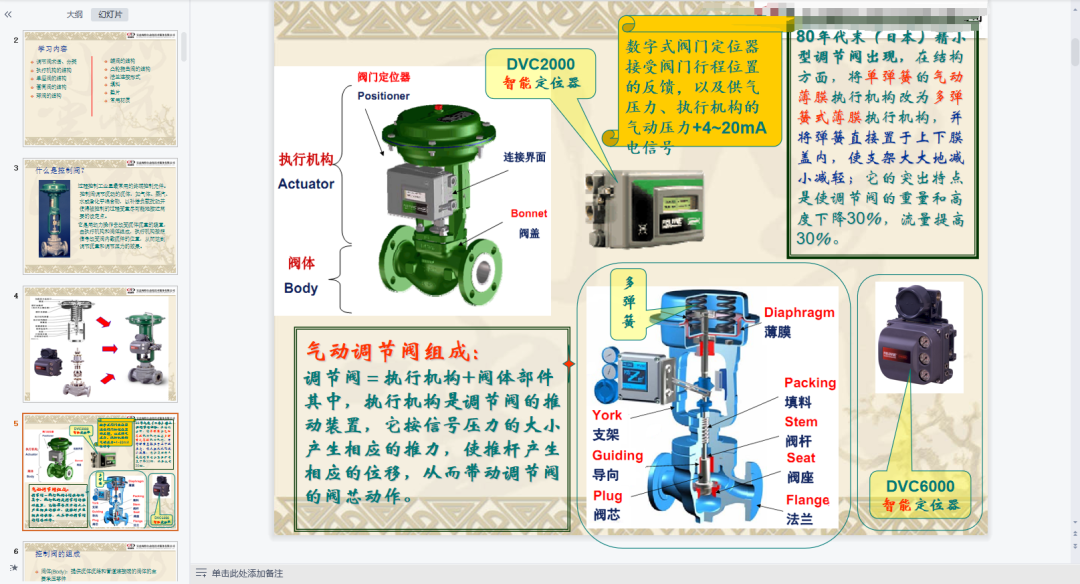

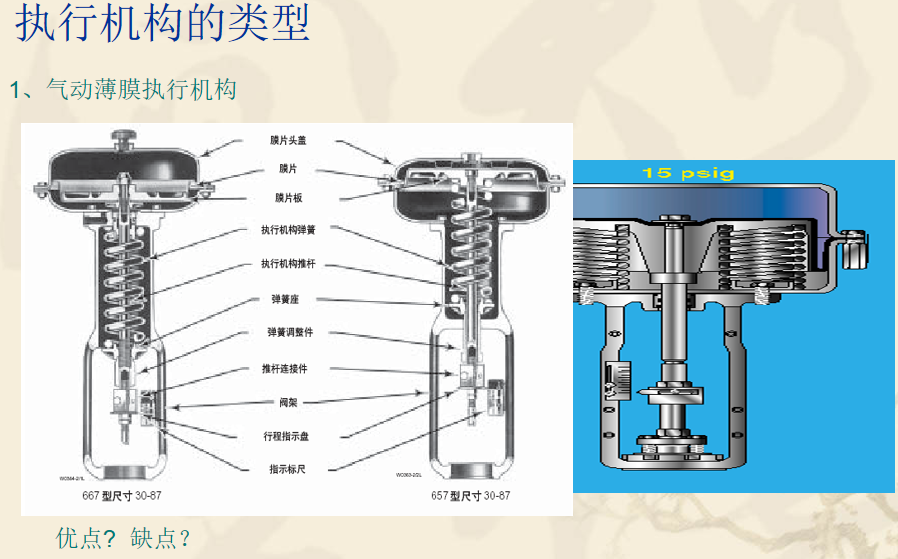

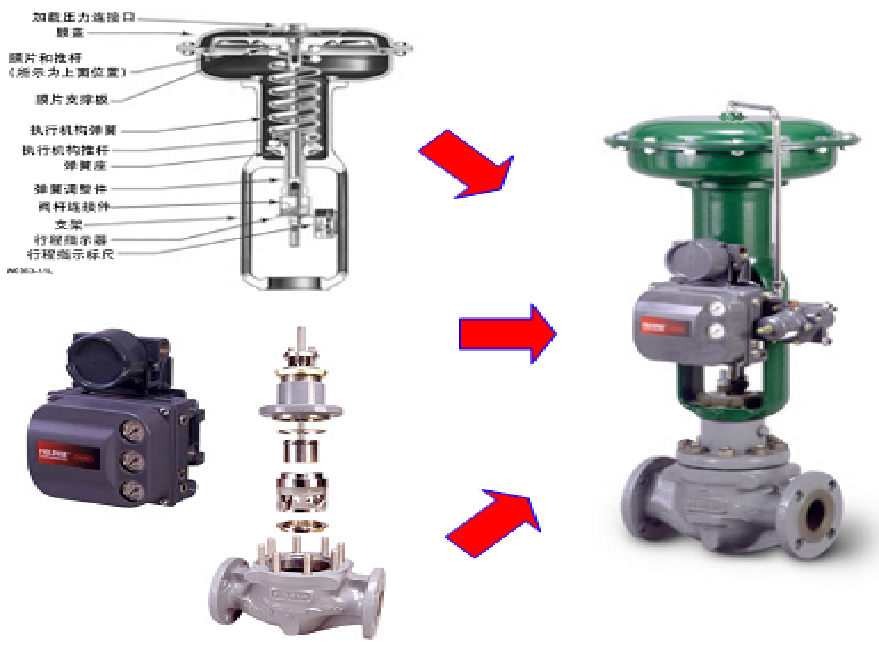

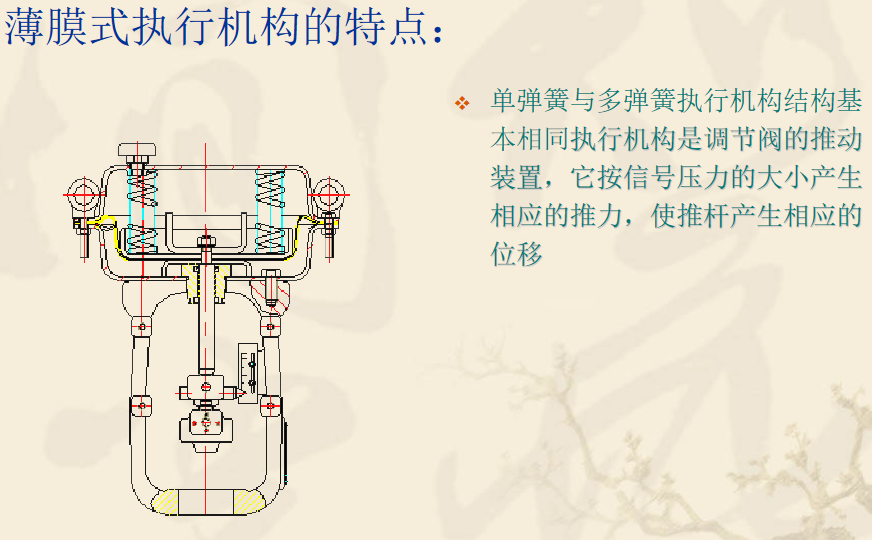

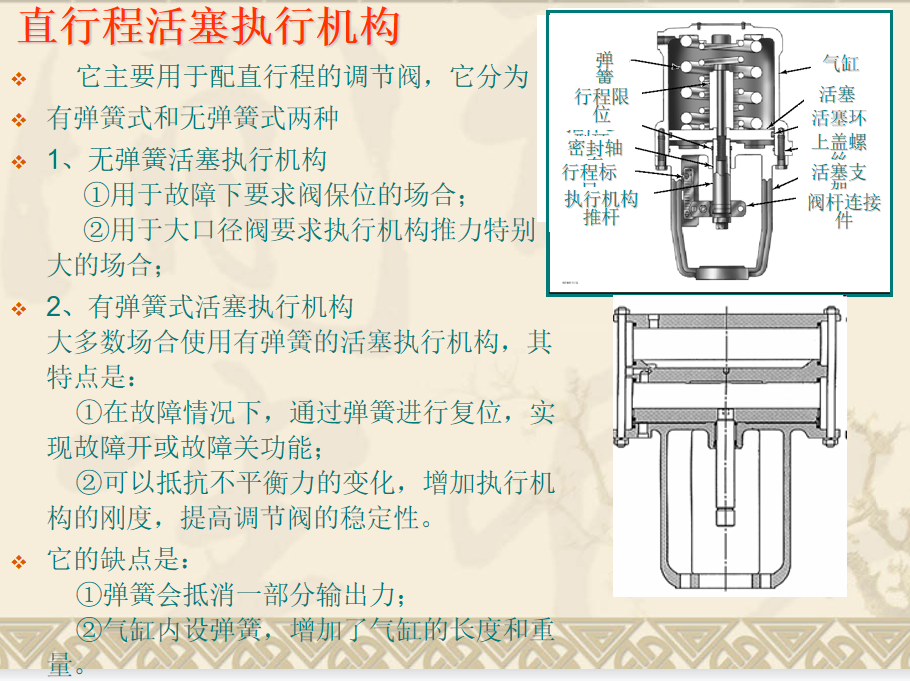

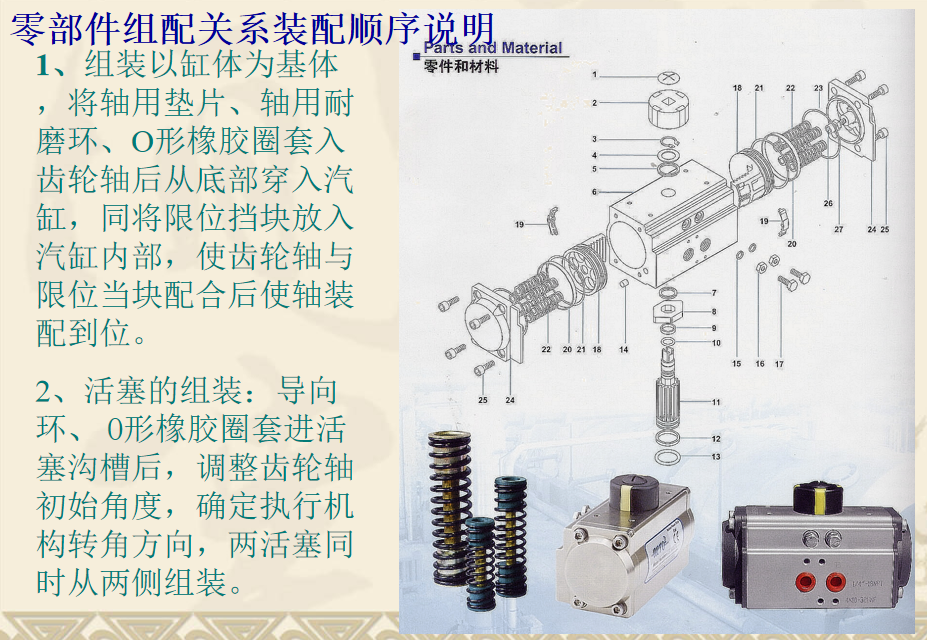

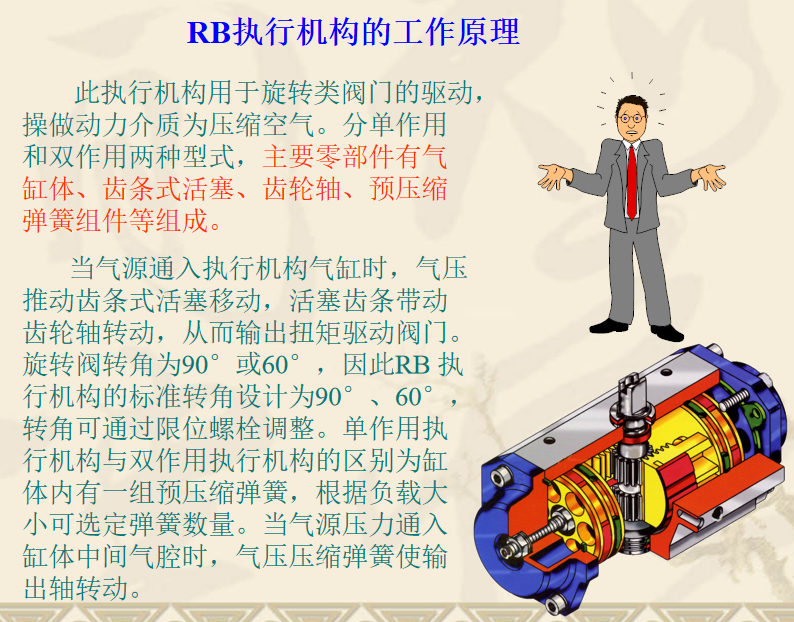

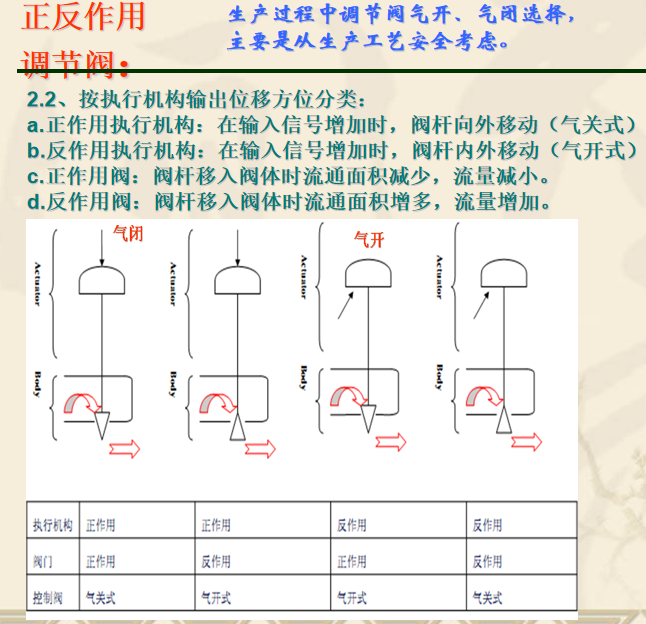

气动调节阀输出特性：

       输出位移与压力信号成正比，当信号压力通过气室时，在薄膜上产生一个推力，使推杆移动并压缩弹簧。当弹簧的反作用力与信号的压力在薄膜上产生的推力平衡时，推杆稳定在一个新的位置。信号压力越大在薄膜上产生的推力就越大，则与它平衡的弹簧反作用力越大，推杆的位移越大。推杆的位移就是执行机构直线输出位移，也称为行程。

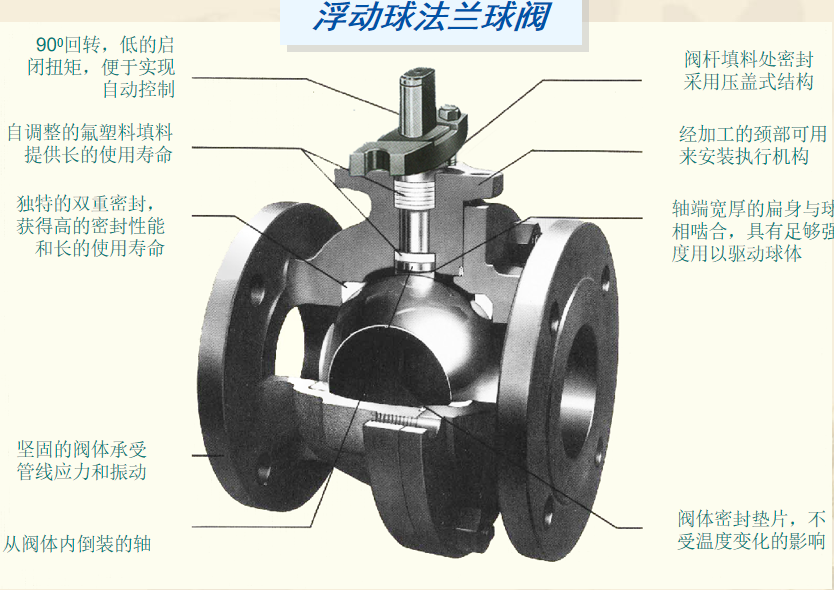

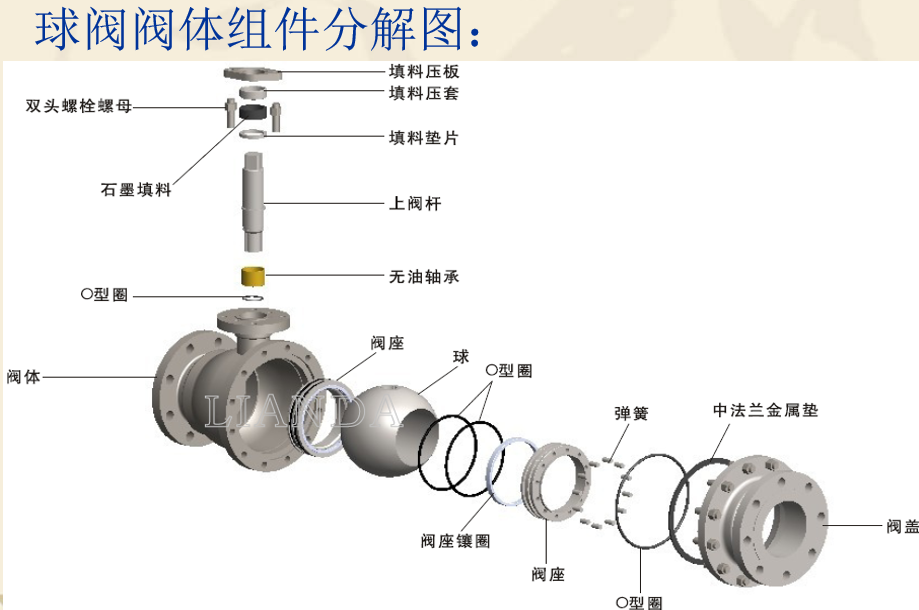

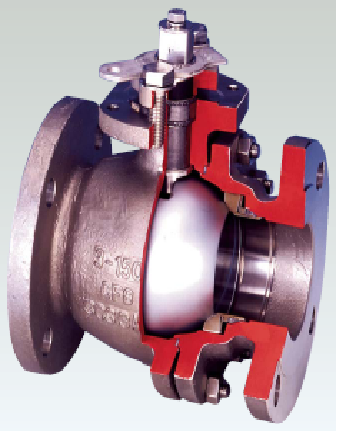

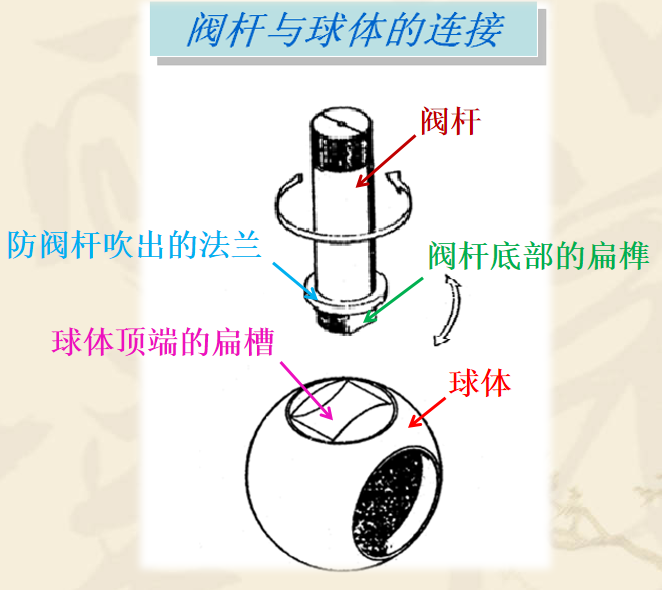

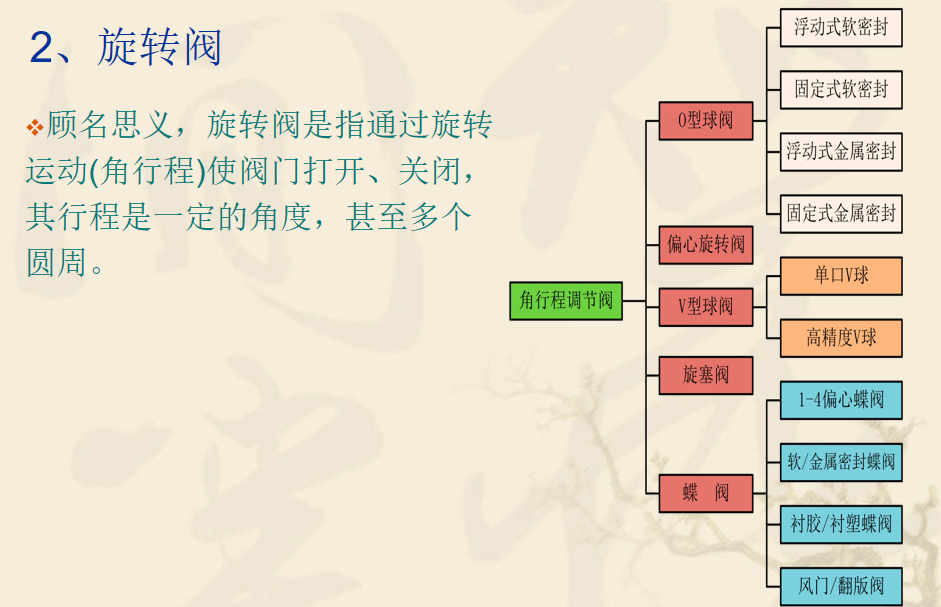

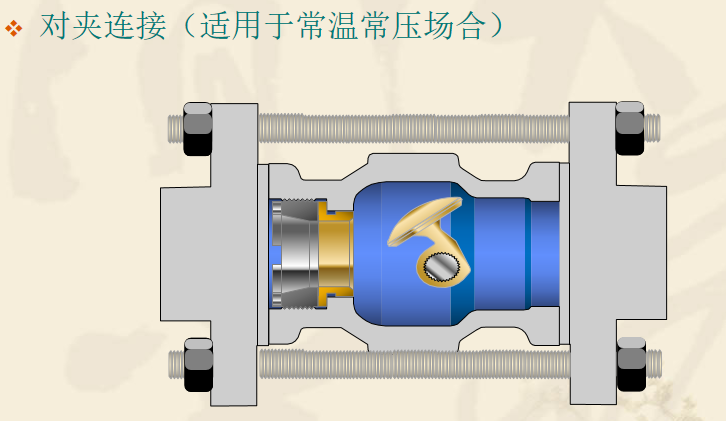

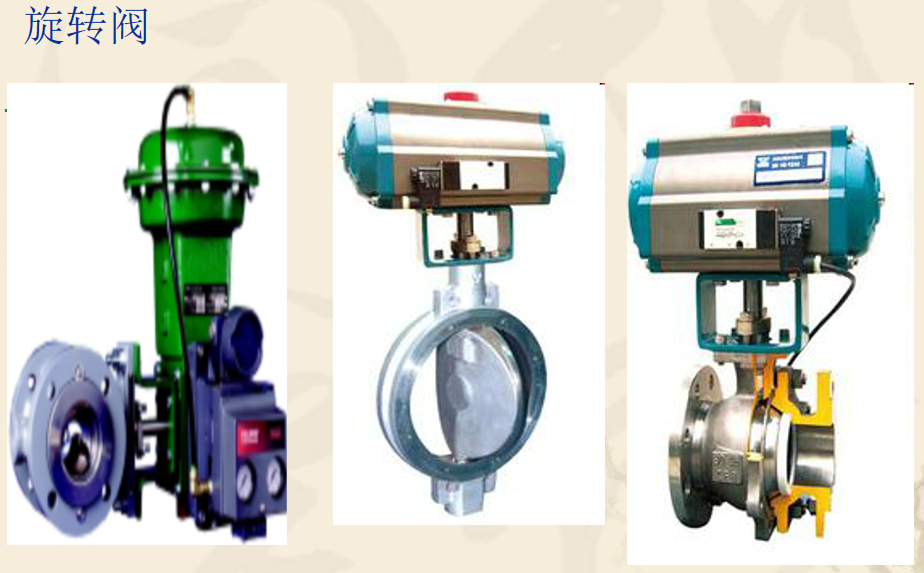

浮动球阀的结构及特点：

1、流量特性近似快开

2、结构简单，维护方便，因密封可靠，泄漏量较小。

3、所需扭力矩较小，且与阀前后压差关系不大(仅摩擦力)；

4、流通能力相对较大；

5、普遍为双座密封，容易实现密封；

6、旋转动作可产生剪切效果，适用于粘稠、颗粒、有丝带类介质工况。

7、价格贵。

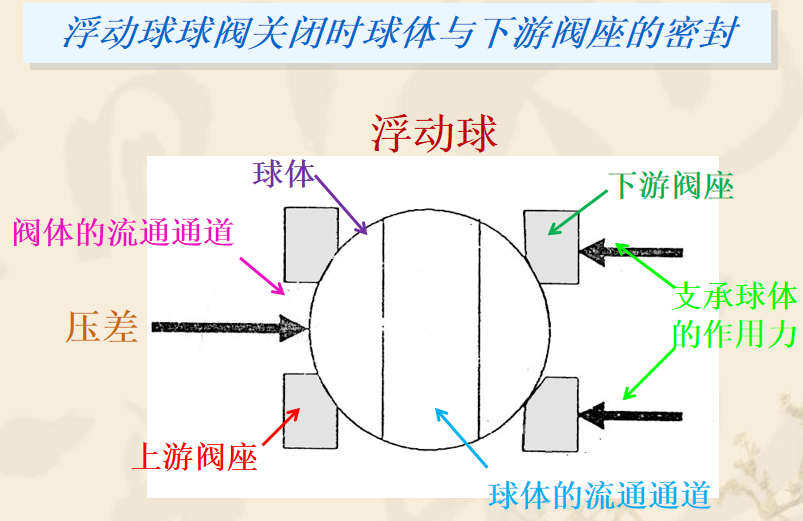

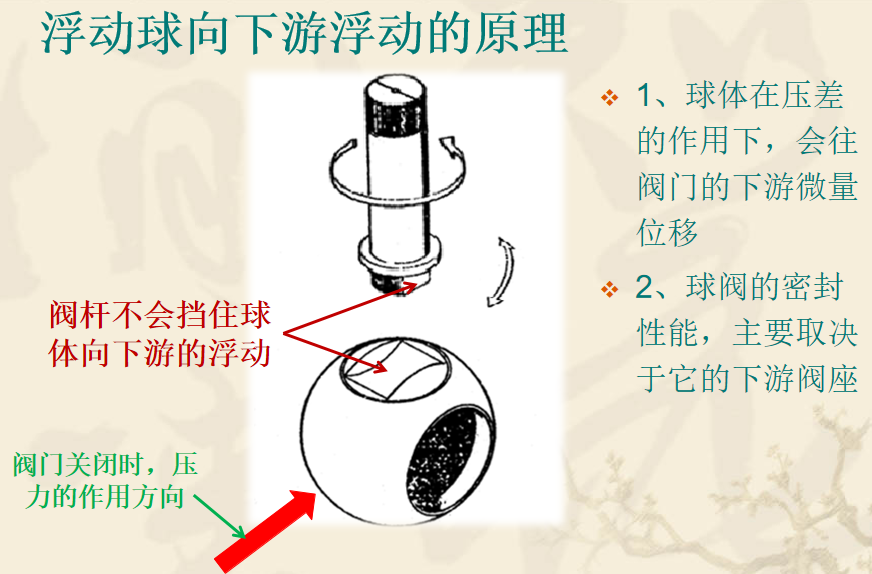

8、球体在压差的作用下，会往阀门的下游微量位移

9、球阀的密封性能，主要取决于它的下游阀座

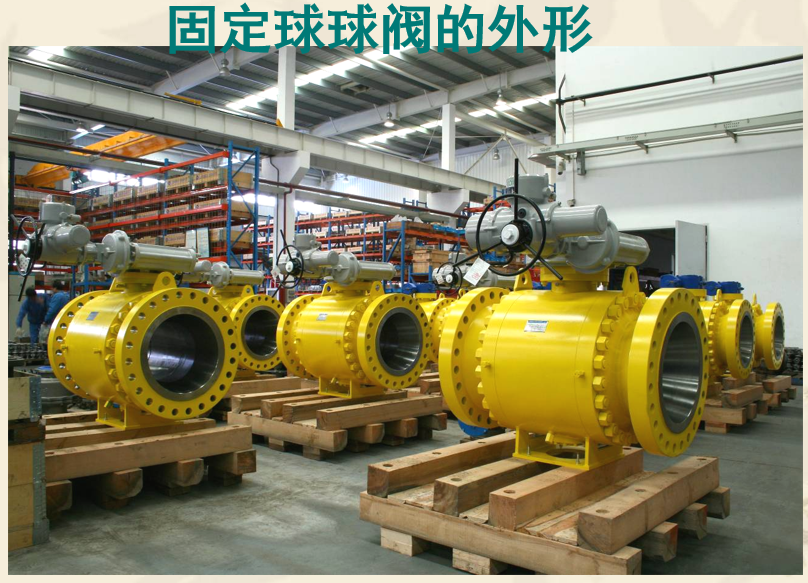

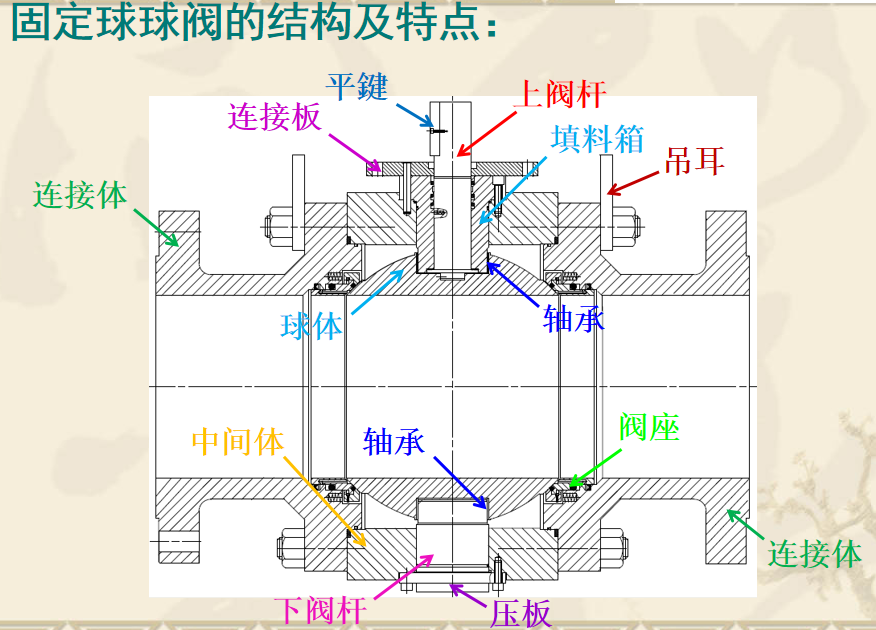

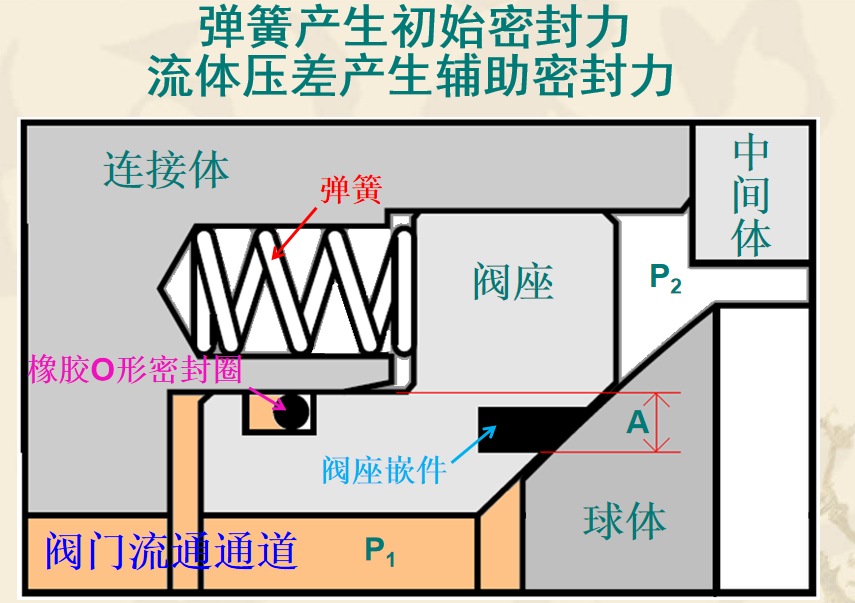

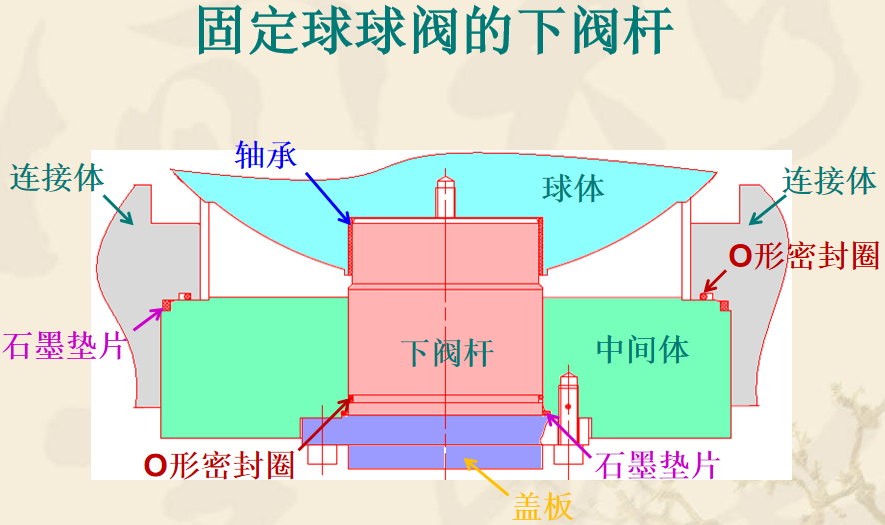

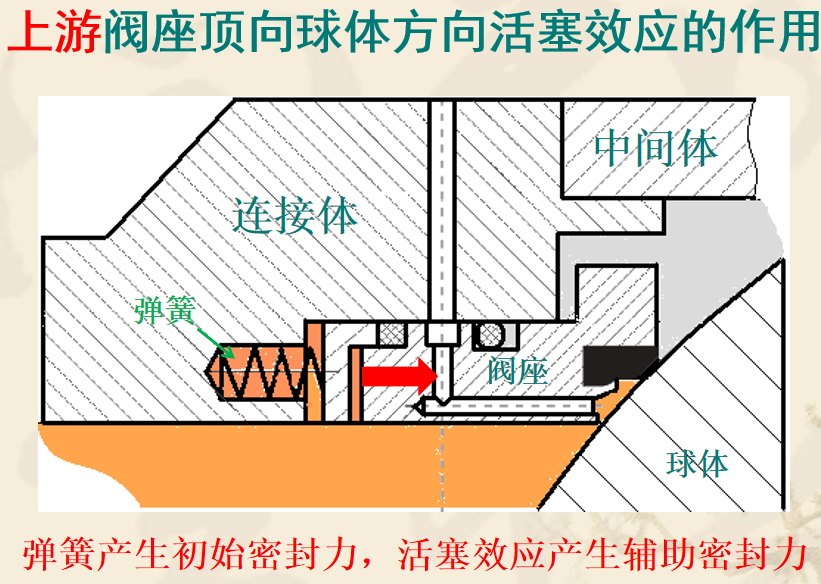

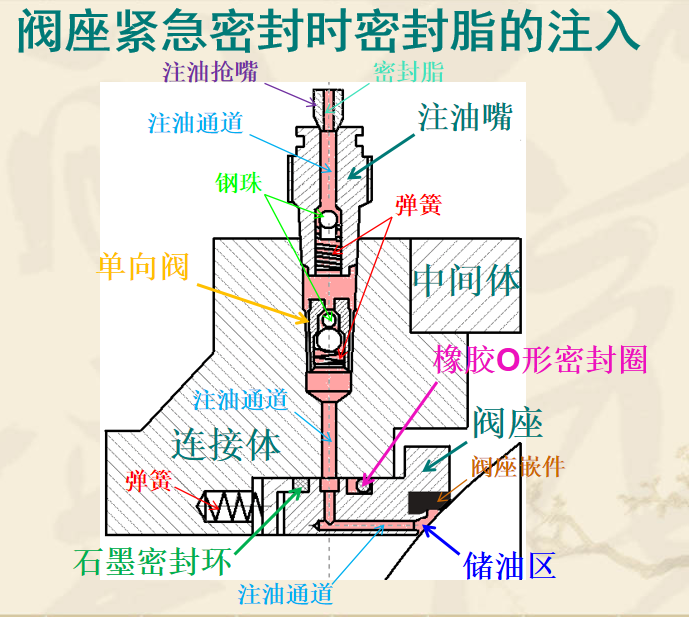

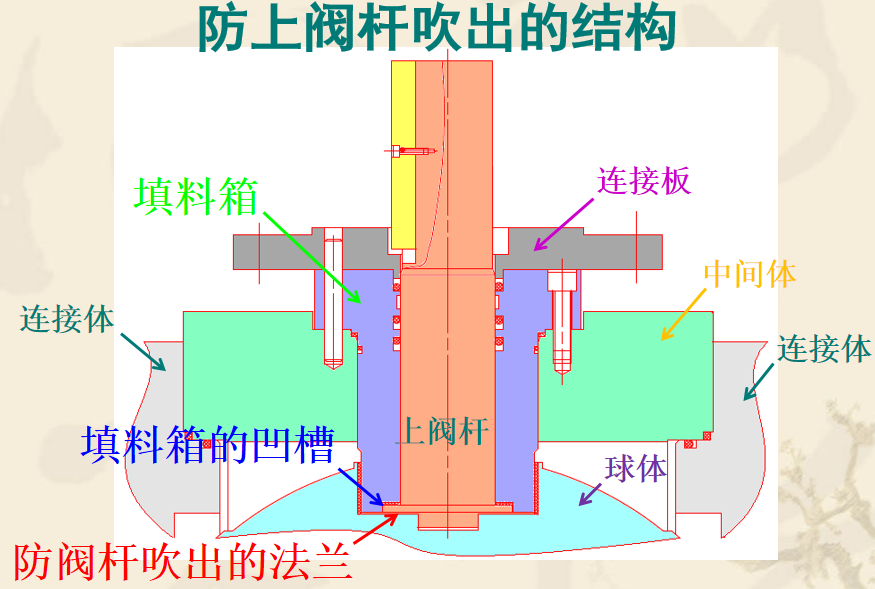

固定球球阀阀座密封力的产生

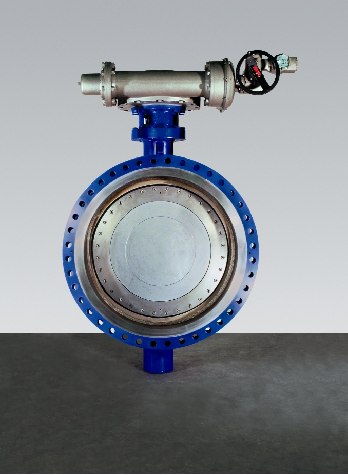

蝶阀的结构特点：

1、体积小、重量轻，结构简单，可做成较大规格产品；

2、流通能力大；

3、动作时对阀芯、阀座的磨损较严重；

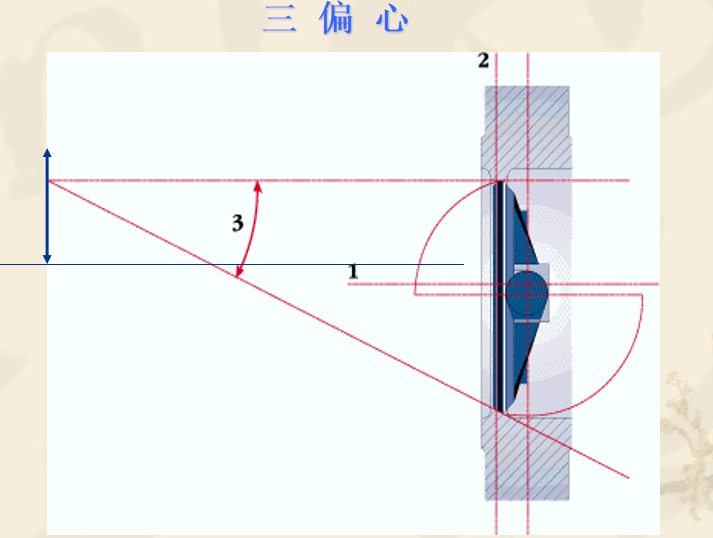

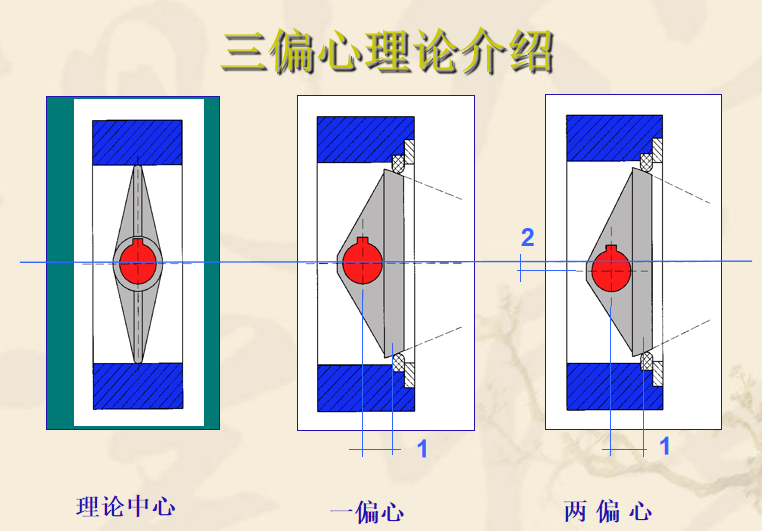

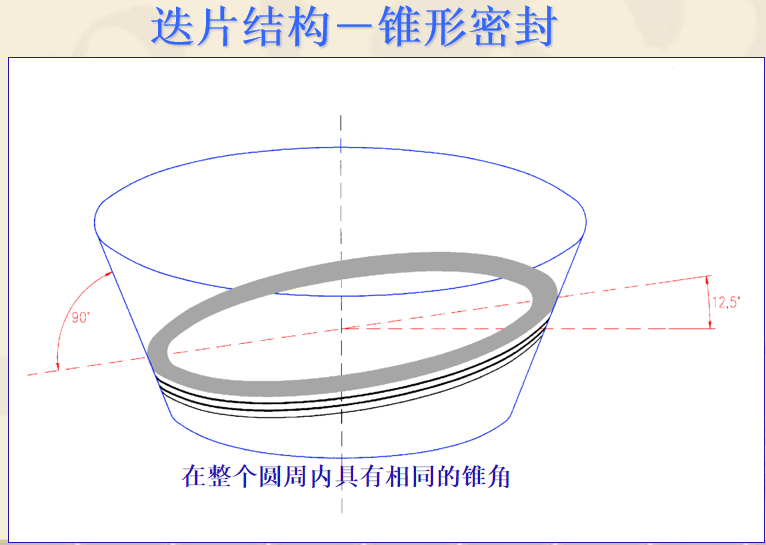

4、除三偏心蝶阀外，不易实现较高等级的泄漏量；

5、动作时的剪切作用，可用于粘稠、颗粒、有丝带类介质工况。

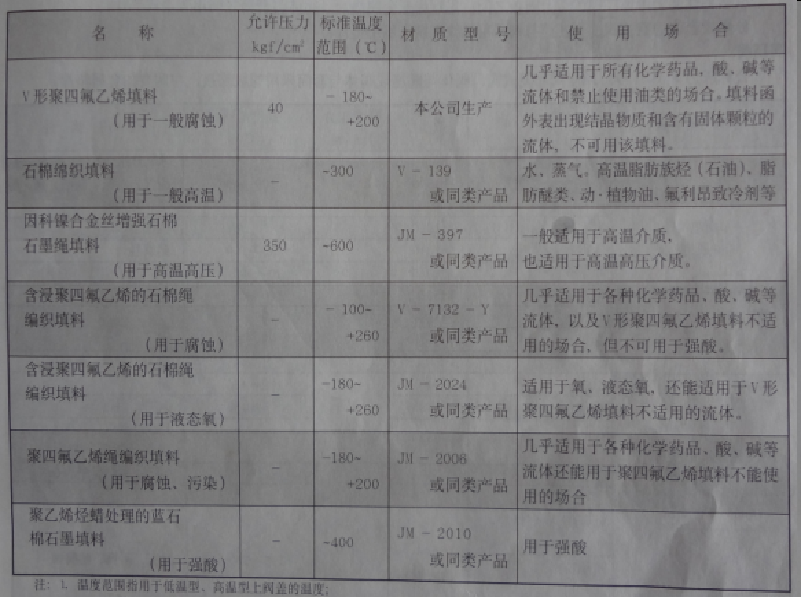

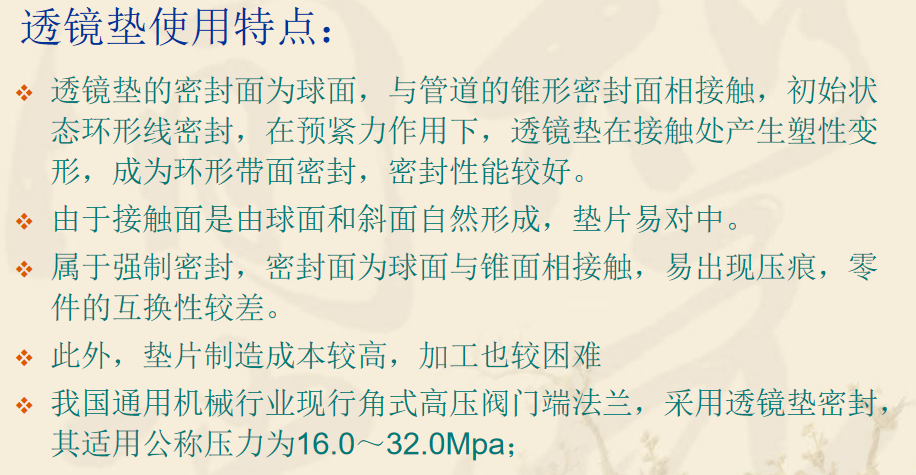

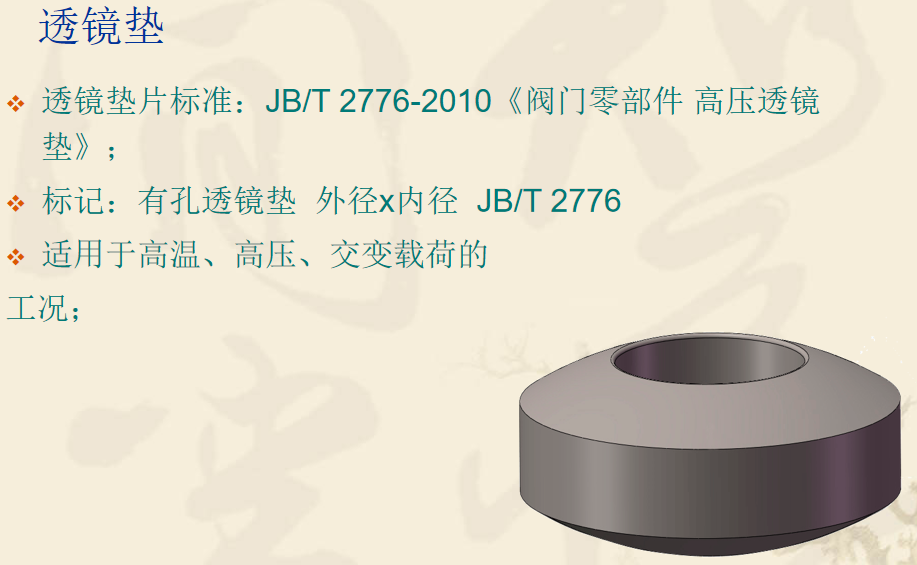

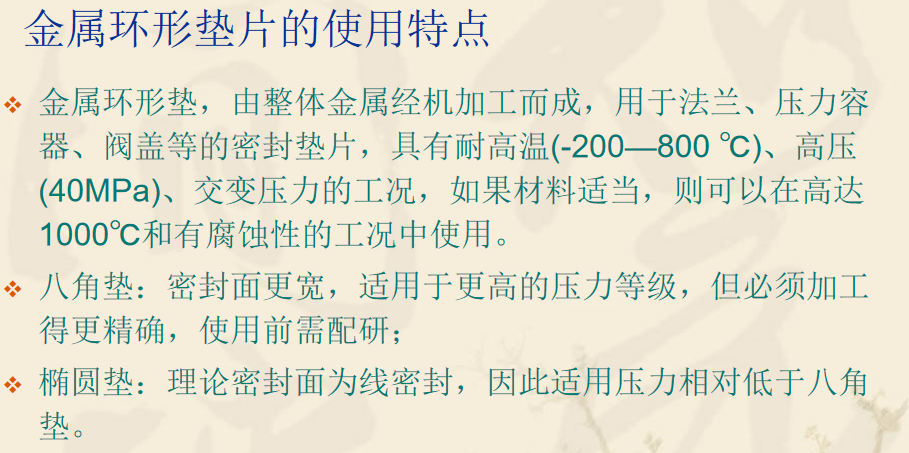

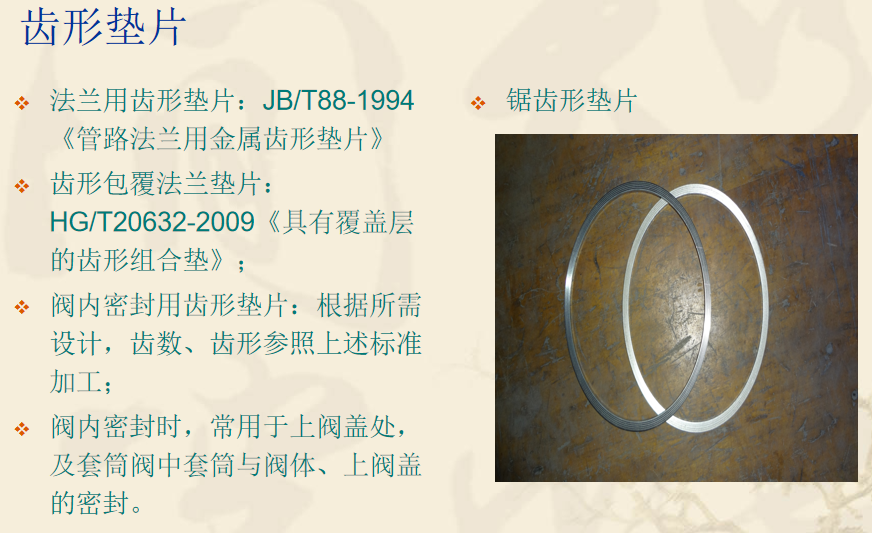

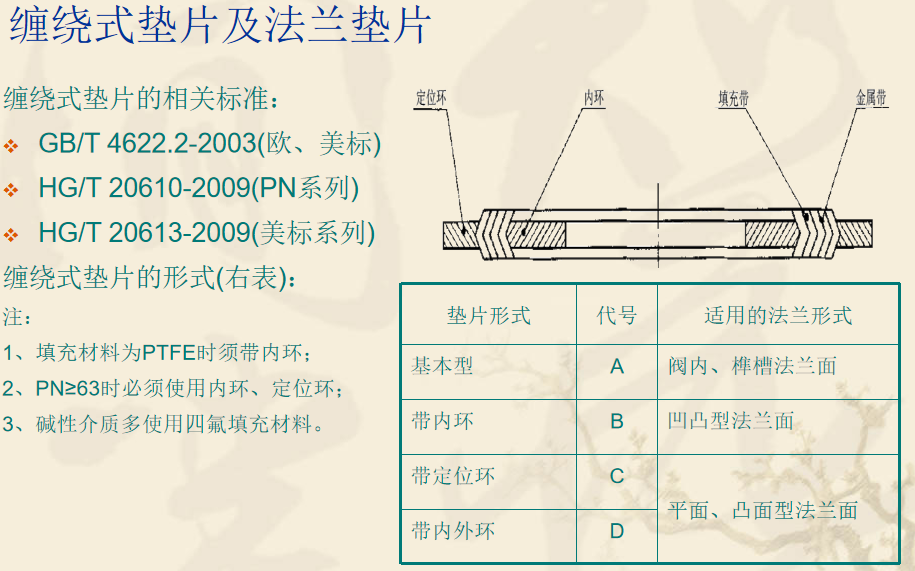

填料：

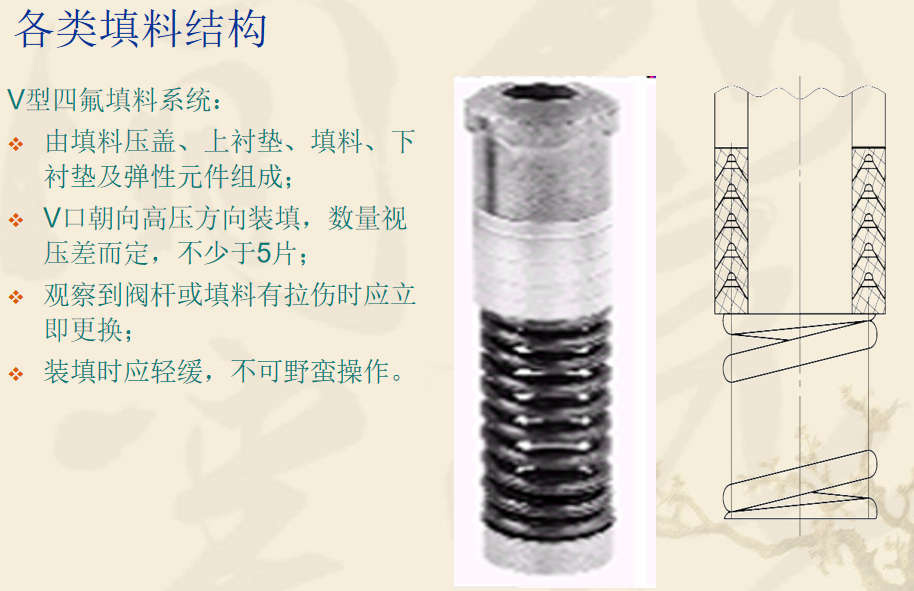

V型四氟填料：有自润滑作用，密封性好，常用于200℃以下及非熔融状态碱金属介质，以及氟、氟化氢等介质的调节阀；

四氟盘根填料(含成型件)：用于高压、强腐蚀（如强酸）介质的情况；

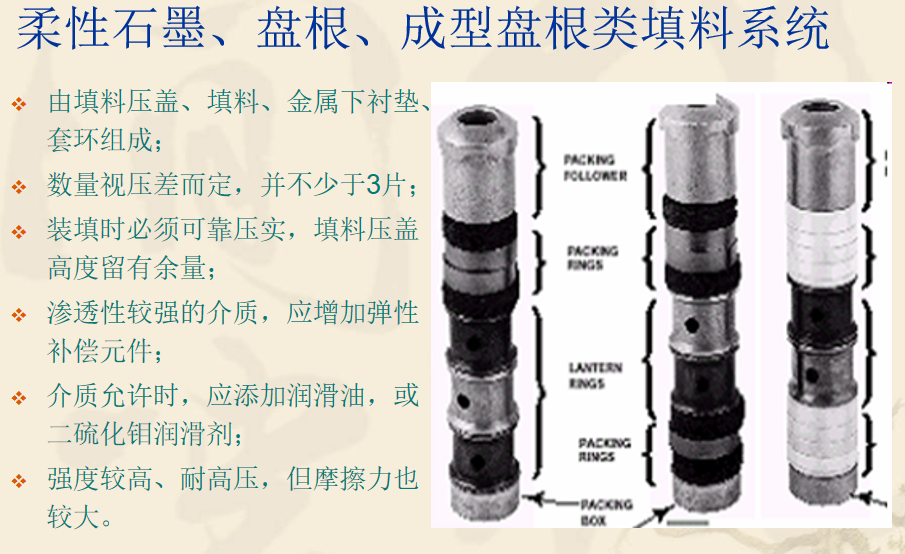

石墨盘根填料(含成型件) ：适用于高温、高压、非腐蚀介质的情况；

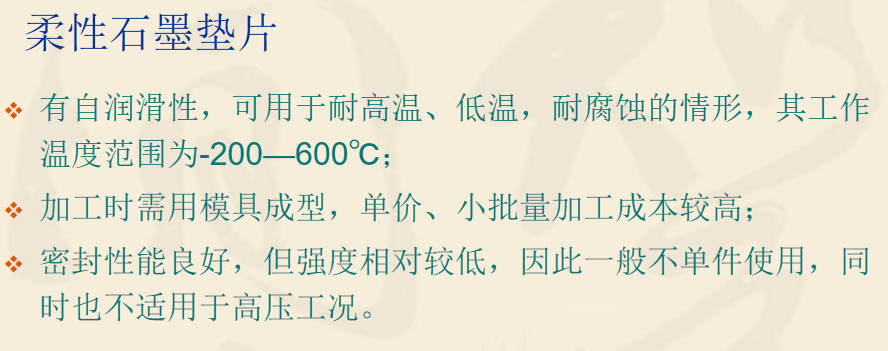

柔性石墨填料：有自润滑性，但装填时必须较大的压紧力，因此对阀杆摩擦力较大，但可用于耐高温、低温，耐腐蚀的情形，其工作温度范围为-200—600℃，无需带散热片，可减小上阀盖外形尺寸；

机械碳填料：石墨环（即机械碳）填料形式，需要内、外径尺寸加工得很精确才能起到密封作用。

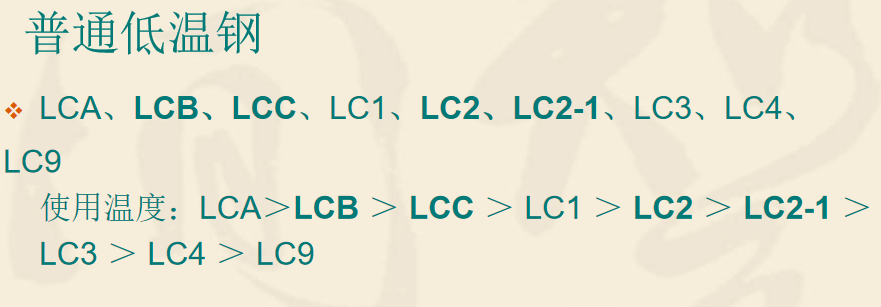

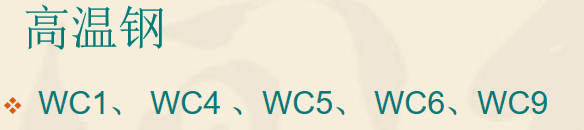

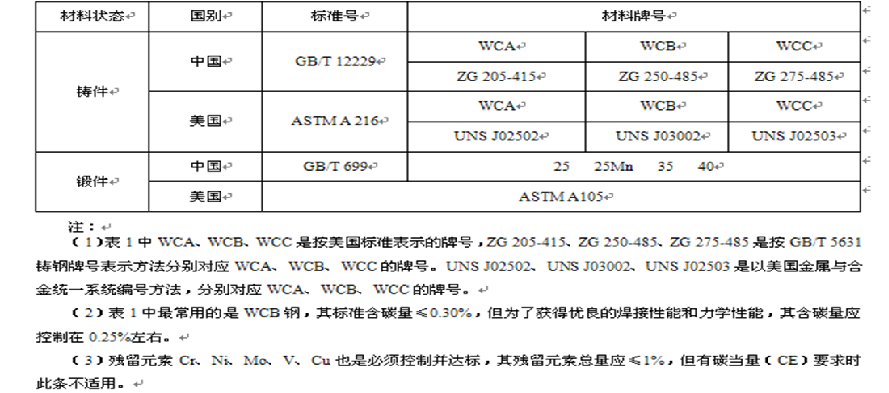

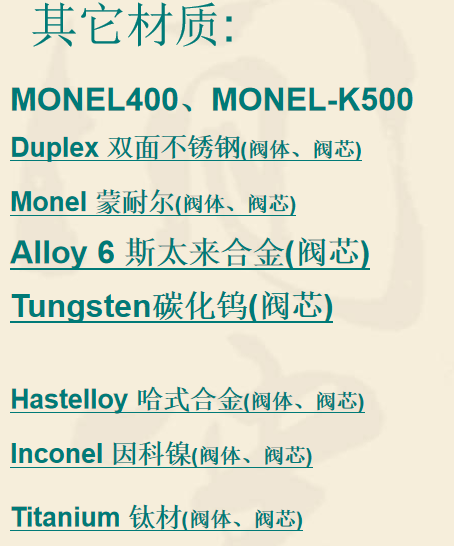

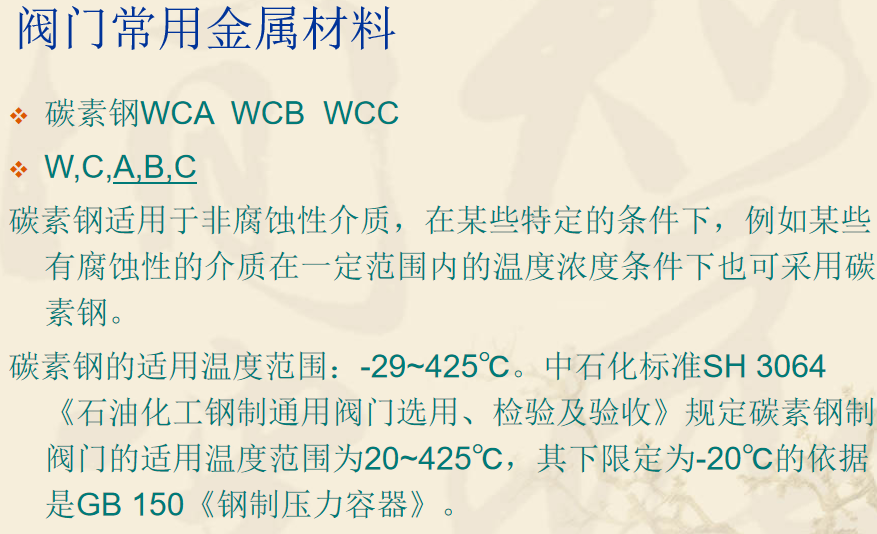

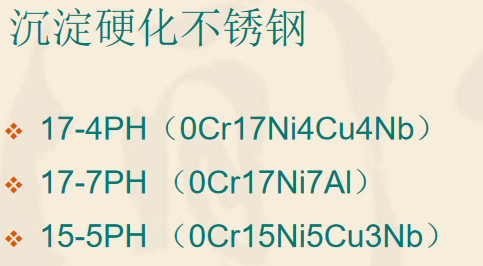

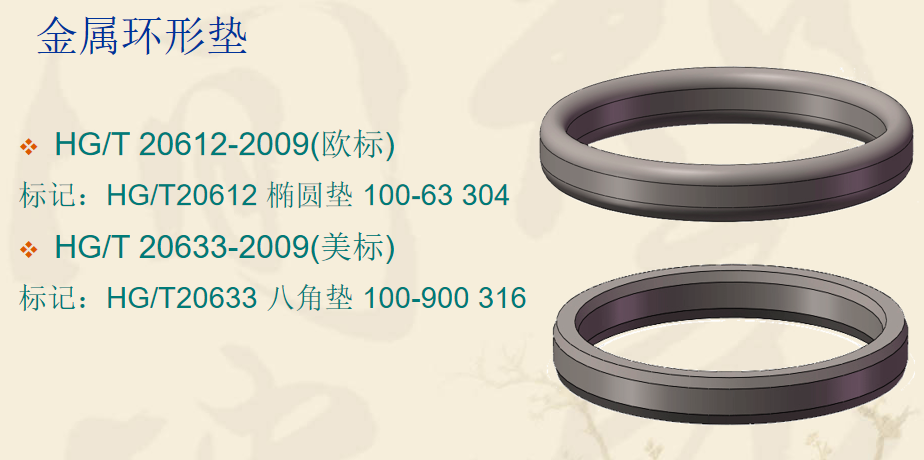

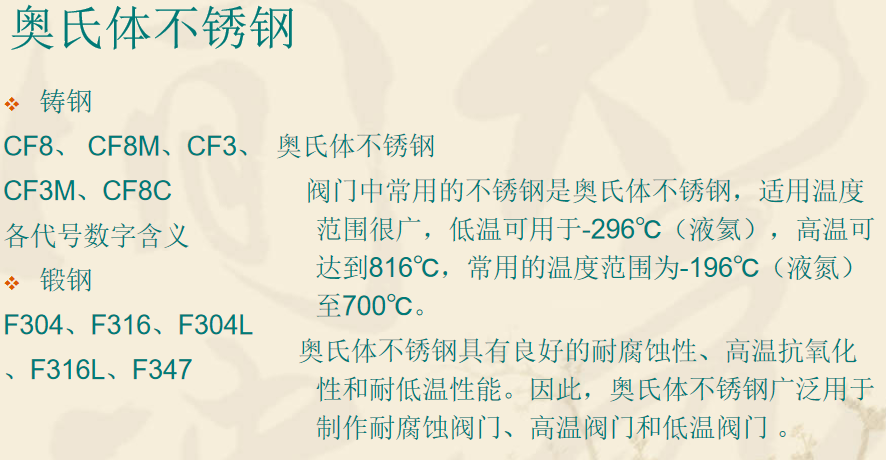

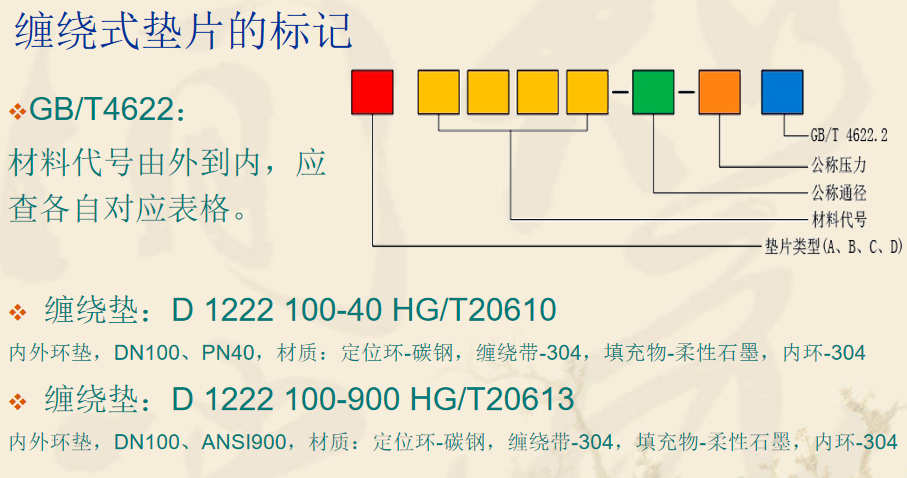

马氏体不锈钢

马氏体不锈钢是一种铬不锈钢，其金相组织为马氏体，可通过热处理进行强化，具有良好的力学性能和高温抗氧化性。该钢种在大气、水和弱腐蚀介质如加盐水溶液、稀硝酸及某些浓度不高的有机酸，在温度不高的情况下均有良好的耐腐蚀性。但该钢种不耐强酸如硫酸、盐酸、浓硝酸等的腐蚀，常用于水、蒸汽、油品等弱腐蚀性介质。由于铬不锈钢可通过热处理强化，因此为了避免强度过高产生脆性，应采用正确的热处理工艺。如ASTM A 217 CA15规定其最低回火温度为595℃
