调节阀故障的三断保护方案

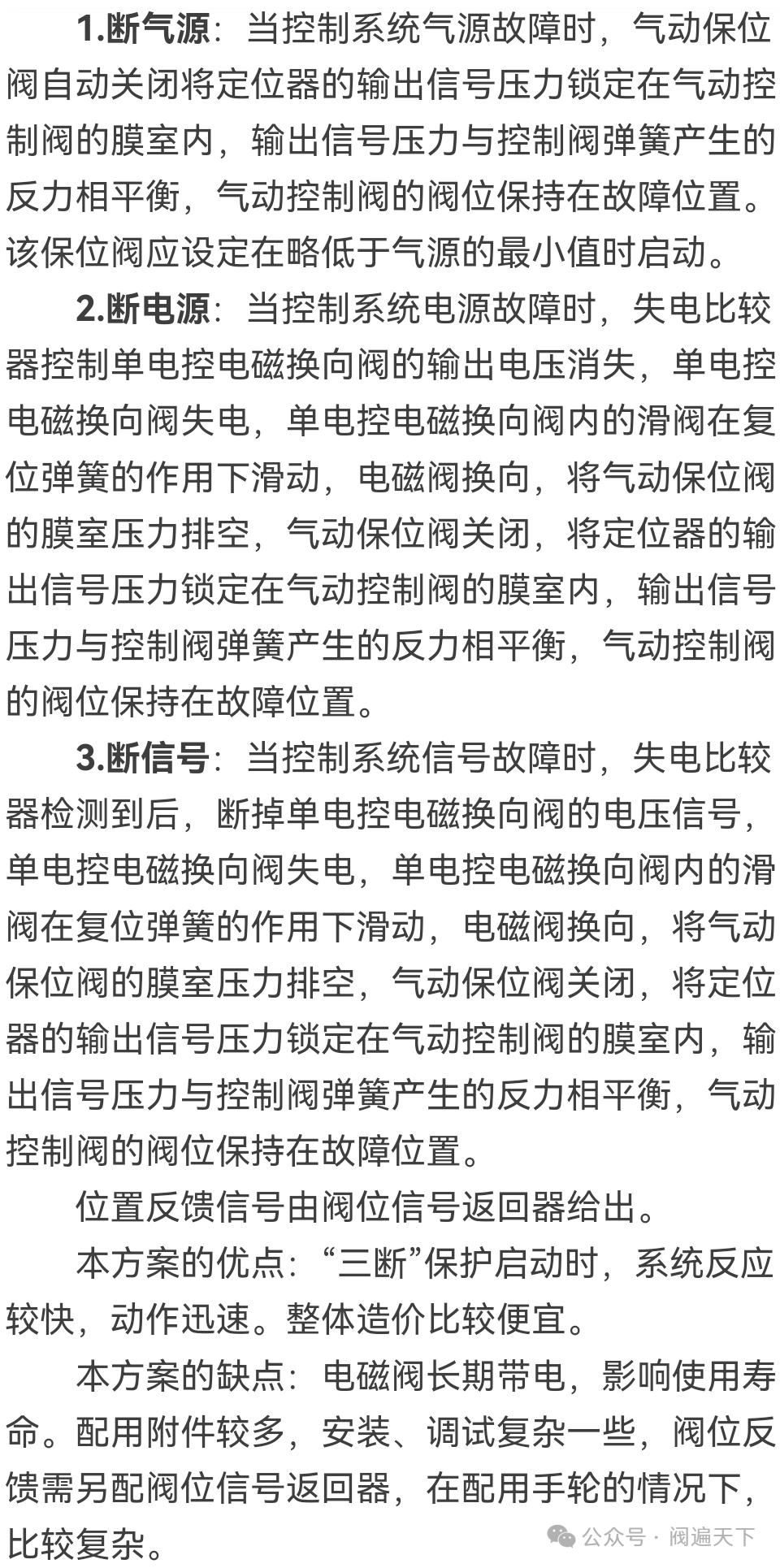

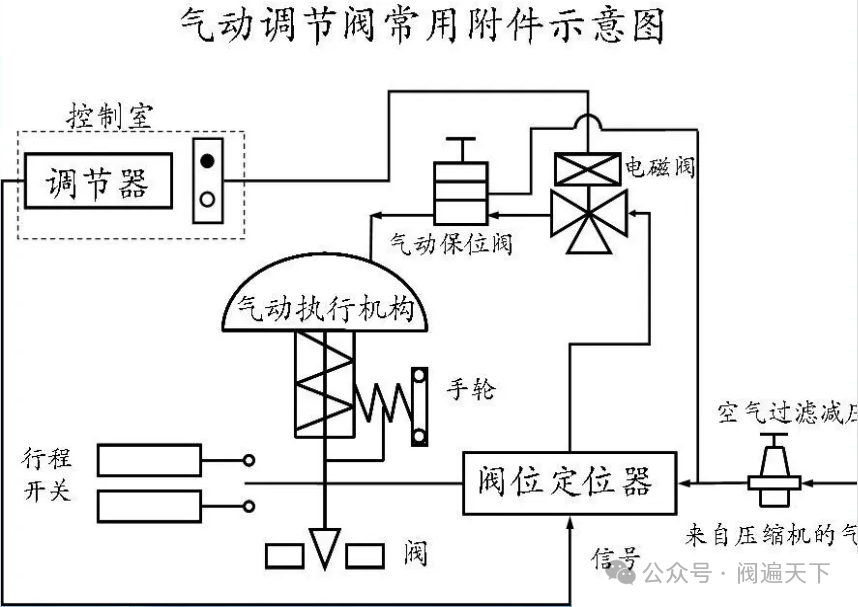

本方案主要由气动调节阀、电-气阀门定位器、失电比较器、单电控电磁换向阀、气动保位阀、阀位信号返回器等组成。其工作原理如下：

何谓三断保护：即断电源，断信号源，断气源阀门保持原位，保护系统不受损害！接下来我将以ABB TZID-C定位器，Siemens PS2智能定位器是如何做到三断保护做一下对比分析！如有不对的地方，请多包含指正！

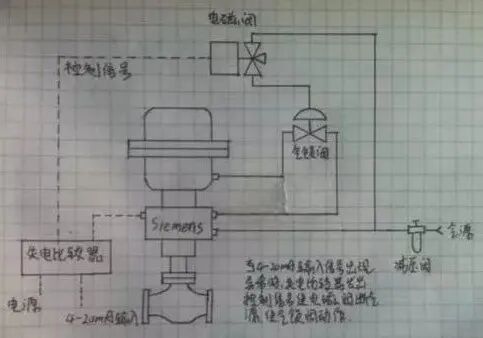

本方案主要由气动控制阀、两线制西门子阀门定位器（6DR50xx-，6DR51xx-）、电子开关（失信号比较器）、单电控电磁换向阀、气动保位阀组成，见下图。

本方案主要由气动控制阀、两线制西门子阀门定位器（6DR50xx-，6DR51xx-）、电子开关（失信号比较器）、单电控电磁换向阀、气动保位阀组成，见图1。

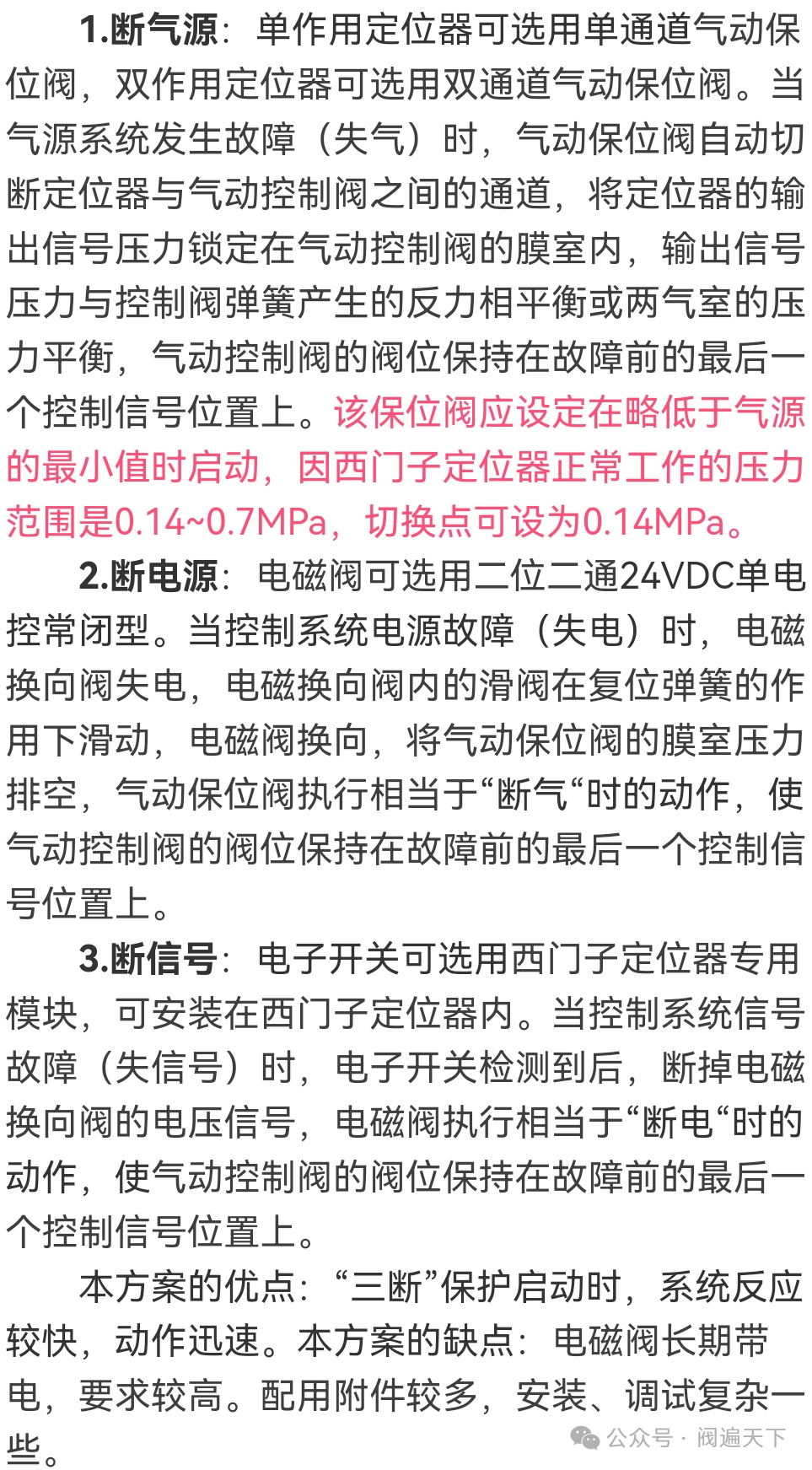

其工作原理如下：

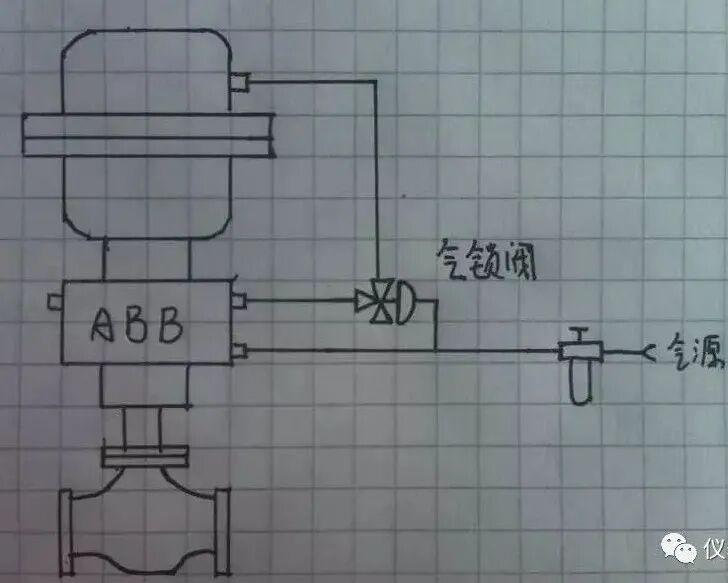

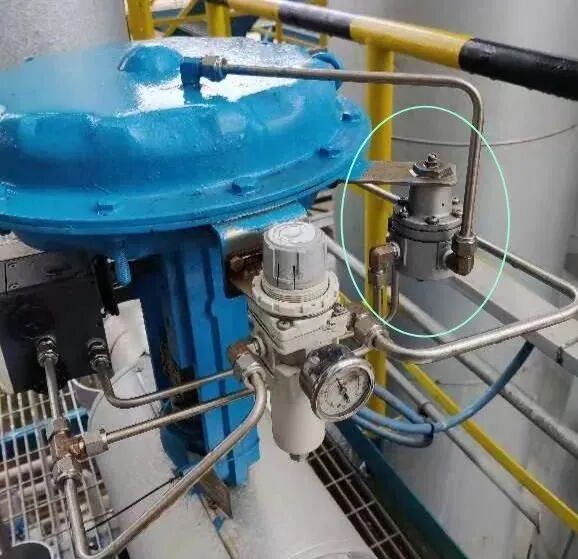

TZID-C智能定位器本身就能够实现断电，断信号保护，使阀门在系统故障时锁定在当前位置（气源供应正常时），为了实现阀门三断保护中的断气保护，则需要在气路中增加空气锁闭阀，下图以单作用调节阀气路为例。

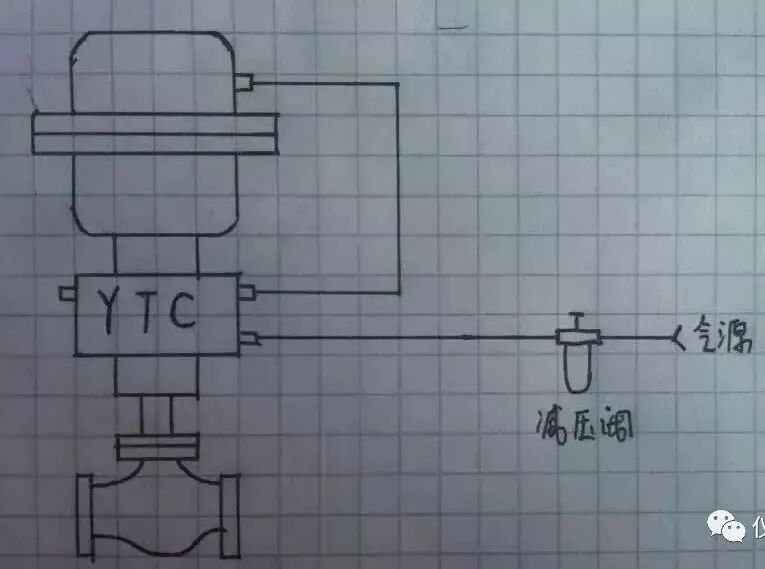

Siemens PS2定位器系列智能带三断保护定位器，本身就具有三断保护功能，无需在气路中添加任何气控附件，仅需一台定位器就能实现三断保护功能。简化气路结构，节省安装空间，方便检维修！
