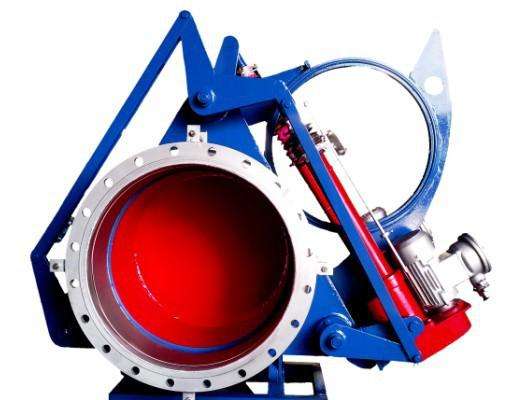

F943CX电动盲板阀

F943CX电动盲板阀

一、F943CX电动盲板阀概述

由阀门本体、驱动装置，夹紧装置等组成，本体采用三点式结构、结构紧凑，整体刚性好，重量好。

二、特点

阀体、阀板密封副采用不锈钢与橡胶组成的柔性密封副，密封可靠，密封圈采用氟橡胶，耐高温，使用寿命长。

 夹紧机构采用丝杆螺母式，夹紧、松开动作迅速，自锁性好。 采用防爆型电机，无论在室内还是室外，均能保证阀门安全可靠运输动作。电动盲板阀可现场手动操作，也可远距离顺控。

三、工作原理

1、由阀开启到阀关闭：夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位（指示灯显示），驱动电机动作，带动闸板作逆时针转动到位，闸板关闭到位（指示灯显示），夹紧电机动作，带动丝杆作顺时针转动，阀体夹紧到位（指示灯显示）完成阀门由开启到关闭的全过程。

2、阀门由关闭到开启：夹紧电机动作，带动丝杆作逆时针转动，阀体松开到位(指标灯显示)，驱动电机动作，带动闸板作顺时针转动，闸板开启支位，(指示灯显示)完成阀门由关闭到开启的全过程。

四、结构特点：

1、主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、液压油缸等零件组成，

2、并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧油缸和翻板油缸，

3、夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作，

4、翻板油缸驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、

5、密封性能好、更换方便、使用寿命长等特点。

6、本阀可以单台远距离控制，亦可多台联网远距离控制。

7、非正常情况下还可以利用阀门本身装置手动操作。

五、主要参数

六、主要外形连接尺寸

订货须知：
①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
