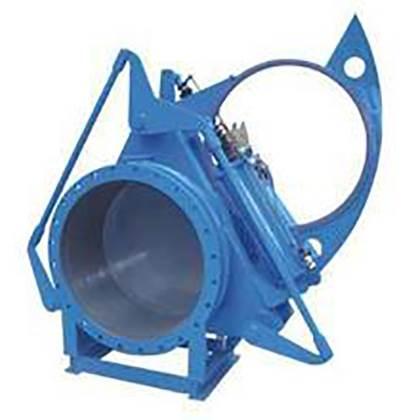

F743X液动扇形盲板阀

F743X液动扇形盲板阀

一、F743X液动扇形盲板阀概述

主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。

中设有夹紧油缸和翻板油缸，夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作，翻板油缸驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。

二、应用领域

广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。

三、结构特点

1、采用扇形结构，阀门启闭作<90°的回转，启闭迅速自操作灵活方便。

2、丝杆增力夹紧结构，自锁性好，密封副不会动松开造成介质外漏。

3、增加了水冷机构的阀门，最高耐温≤450℃，尤其适用干法除尘及冷却系统。

4、配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制。

5、泄漏率：符合GB/T13927。

四、尺寸连接

五、操作方法及注意事项

1、用扳手依次逆时针旋动三个连接螺杆，使阀体与闸板分离并有均衡，适量的间隙（16mm左右）。确认后转动闸板到工作位置，反向旋动连接螺杆，使闸板与阀体紧密接触，达到绝对密封的目的。

2、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。

3、为敞开式阀门，左右阀体松开时，介质要外溢，为确保安全，在关闭时，请先关闭眼镜阀前的煤气蝶阀，请采用通风和其它能保证安全的措施，同时建议阀板下不能站人，以防万一造成人员伤害。

订货须知：
①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
