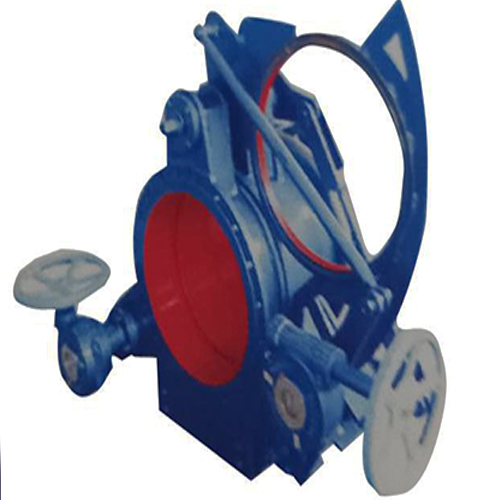

一、F343X涡轮式盲板阀概述

由左阀体、右阀体，阀板，连接轴（三根）组成。用专用板手旋转连接轴螺旋付驱动左右阀体完成，利用阀板上盲孔板和通孔的位置变换达到启闭目的。

二、结构组成

由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、不锈钢补偿器、两个蜗轮传动机构等组成。它是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。

三、的工作原理

中阀体与右阀体用不锈钢膨胀管联接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆联接，将三根丝杆同时作正向(或反向)旋转，则左、中两阀体得到压紧(或分离)。

三根丝杠中上面一根丝杆中间装有盲板，盲板绕该轴心旋转。下面两根丝杠在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封胶圈擦伤。其中一根上装有蜗轮传动机构，实现松开夹紧阀体的目的

四、主要参数

标准：国标

类型：先导式

压力范围：16-320

连接形式：对焊

材质：塑料

规格：15-500.

公称通径：50-2200

公称压力：0.05～0.25MPa

适用温度：120℃ 200℃ 300℃ 450℃

适用介质：煤气及有毒、有害、易燃气体

订货须知：
①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
