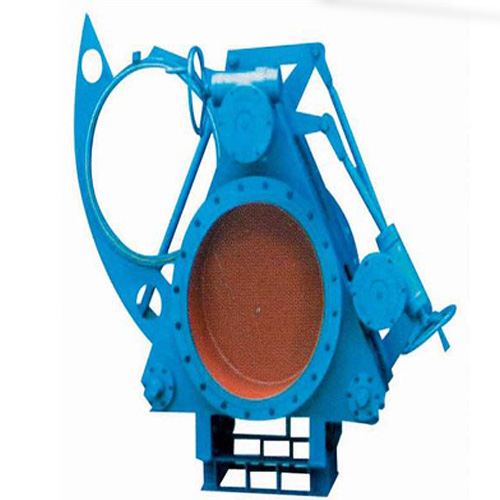

F343CX蜗轮扇形盲板阀

F343CX蜗轮扇形盲板阀

一、F343CX蜗轮扇形盲板阀概述

广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。

二、结构组成

又称蜗轮扇形眼镜阀，翻板阀，扇形阀，由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母、不锈钢补偿器、两个蜗轮传动机构等组成。蜗轮扇形盲板阀是通过三根丝杆连成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。

三、工作原理

中阀体与右阀体用不锈钢膨胀管连接，左、中阀体分别用三根两端带左右梯形螺纹的丝杆连接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。三根丝杆中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。下面两根丝杆在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封圈擦伤，其中一根丝杆上装有蜗轮传动机构，实现松开夹紧阀体的目的。

四、主要性能参数

五、连接尺寸

订货须知：
①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
