F743X-2.5C液动盲板阀

发布时间：2024-12-12浏览次数：75次

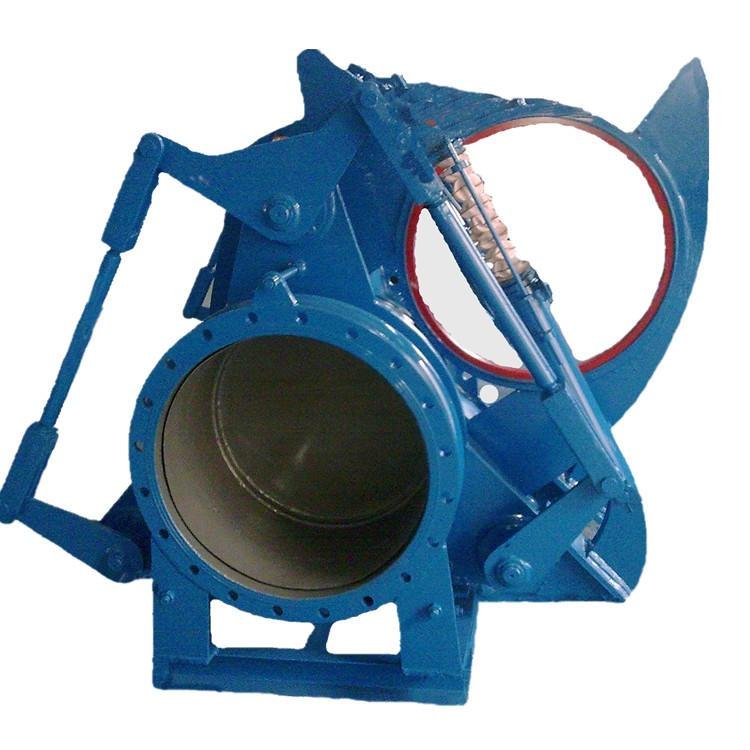

F743X-2.5C液动盲板阀

F743X-2.5C液动盲板阀

一、F743X-2.5C液动盲板阀概述

主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。

二、工作原理

中设有夹紧油缸和翻板油缸，夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作，翻板油缸驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。

三、用途

广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。

四、结构特点

1、阀门启闭作<90°的回转，启闭迅速自操作灵活方便。

2、丝杆增力夹紧结构，自锁性好，密封副不会动松开造成介质外漏。

3、增加了水冷机构的阀门，最高耐温≤450℃，尤其适用干法除尘及冷却系统。

4、配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制。

5、泄漏率：符合GB/T13927。

五、主要参数

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
驱动源	压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
-20-100		-20-200	-20-300
适用介质	煤气等有毒、有害、易燃气体
启闭时间S	≤60
主要零部件材料	阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢

六、尺寸连接

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
驱动源	压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
-20-100		-20-200	-20-300
适用介质	煤气等有毒、有害、易燃气体
启闭时间S	≤60
主要零部件材料	阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢

订货须知：
①产品名称与型号②口径③是否带附件以便我们的为您正确选型。
